Khái Niệm Và Nguyên Lý Hoạt Động Của Máy Thủy Bình

Máy thủy bình là một thiết bị đo đạc chuyên dụng, đóng vai trò then chốt trong các lĩnh vực xây dựng, trắc địa, khảo sát địa hình và các ngành kỹ thuật liên quan đến đo đạc cao độ. Thiết bị này được thiết kế nhằm xác định chính xác độ cao tương đối giữa các điểm trên mặt đất, từ đó đảm bảo sự chính xác tuyệt đối cho các công trình xây dựng, cầu đường, thủy lợi, cũng như các dự án quy hoạch đô thị và nông thôn. Máy thủy bình không chỉ giúp kiểm soát cao độ nền móng, mặt bằng mà còn là công cụ không thể thiếu trong việc kiểm tra, nghiệm thu các hạng mục công trình có yêu cầu khắt khe về độ phẳng và độ nghiêng.

Khái niệm máy thủy bình được hiểu là thiết bị quang học cơ khí, sử dụng hệ thống ống ngắm kết hợp với bọt thủy để xác lập một mặt phẳng nằm ngang chuẩn xác. Máy thủy bình truyền thống hoạt động dựa trên nguyên lý cân bằng thủy tĩnh, trong khi các dòng máy hiện đại tích hợp thêm các công nghệ tự động cân bằng, giúp tăng độ chính xác và giảm thiểu sai số do yếu tố con người hoặc môi trường tác động.

Nguyên lý hoạt động của máy thủy bình dựa trên việc thiết lập một mặt phẳng nằm ngang chuẩn xác thông qua hệ thống ống ngắm và bọt thủy. Khi bọt thủy nằm chính giữa vạch chuẩn trên ống thủy, tia ngắm của máy sẽ song song với mặt phẳng nằm ngang. Từ đó, người sử dụng có thể xác định được chênh lệch cao độ giữa các điểm trên mặt đất một cách nhanh chóng, chính xác và lặp lại nhiều lần mà không bị ảnh hưởng bởi các yếu tố ngoại cảnh như độ dốc địa hình hay sai số do mắt người.

Quy trình đo cao độ bằng máy thủy bình thường bao gồm các bước sau:

• Lắp đặt máy: Đặt máy lên chân máy tại vị trí ổn định, điều chỉnh chiều cao phù hợp với tầm quan sát.
• Cân bằng máy: Sử dụng bọt thủy và các ốc cân bằng để đảm bảo máy nằm hoàn toàn ngang bằng.
• Ngắm mục tiêu: Điều chỉnh ống ngắm hướng về mia đo đặt tại các điểm cần xác định cao độ.
• Đọc số liệu: Đọc giá trị trên mia thông qua ống ngắm, ghi lại số liệu đo được.
• Tính toán chênh lệch cao độ: Sử dụng các công thức chuyên ngành để xác định sự chênh lệch cao độ giữa các điểm dựa trên số liệu đã thu thập.

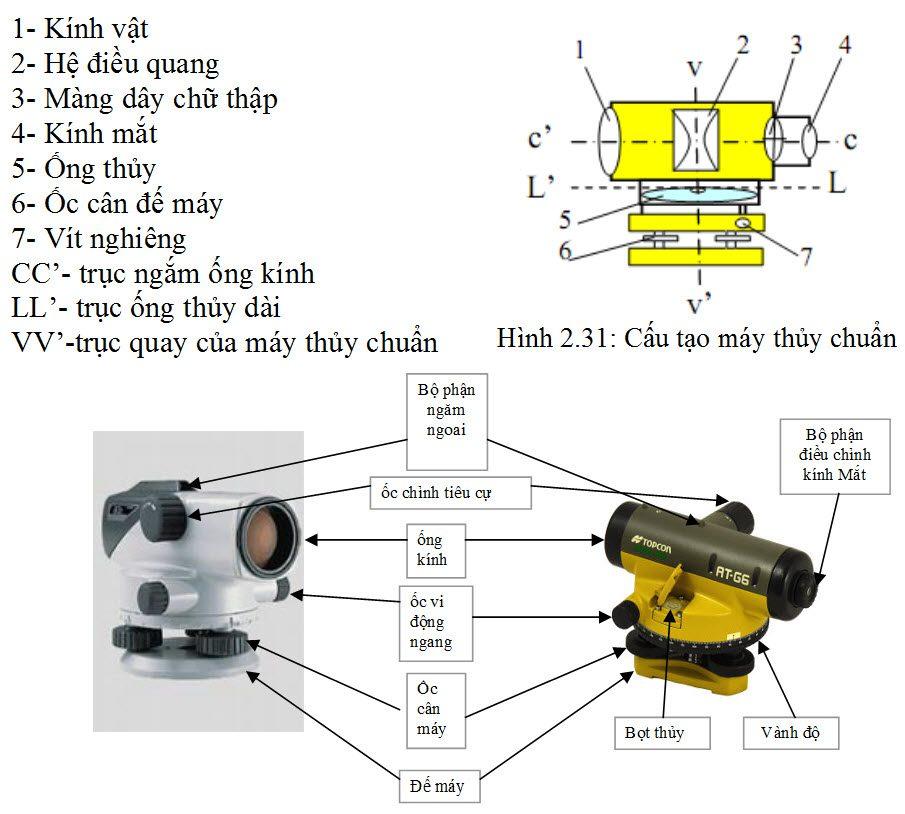

Cấu tạo máy thủy bình hiện đại thường bao gồm các bộ phận chính sau:

• Ống ngắm (Telescope): Bộ phận quan trọng nhất, cho phép phóng đại hình ảnh của mia đo, giúp người sử dụng xác định điểm ngắm một cách rõ nét và chính xác. Ống ngắm thường được trang bị hệ thống thấu kính chất lượng cao, có khả năng chống lóa, chống bụi và chống nước.
• Bọt thủy (Bubble level): Được gắn trên thân máy, giúp xác định trạng thái cân bằng của máy. Khi bọt thủy nằm chính giữa vạch chuẩn, máy đã đạt trạng thái nằm ngang tuyệt đối.
• Bộ phận cân bằng (Leveling mechanism): Gồm các ốc cân bằng (ốc chỉnh) cho phép điều chỉnh máy theo các hướng khác nhau để đạt trạng thái cân bằng nhanh chóng và chính xác.
• Bàn đế (Base plate): Là nơi liên kết giữa thân máy và chân máy, đảm bảo sự ổn định và chắc chắn trong quá trình đo đạc.
• Chân máy (Tripod): Được làm từ hợp kim nhôm hoặc thép không gỉ, có khả năng điều chỉnh chiều cao và độ nghiêng, giúp máy đứng vững trên mọi địa hình.
• Hệ thống điều chỉnh vi sai (Fine adjustment mechanism): Cho phép tinh chỉnh vị trí ngắm với độ chính xác cao, đặc biệt hữu ích khi đo trên các địa hình phức tạp hoặc khi yêu cầu độ chính xác tuyệt đối.

Phân loại máy thủy bình dựa trên nguyên lý hoạt động và cấu tạo có thể chia thành các nhóm chính:

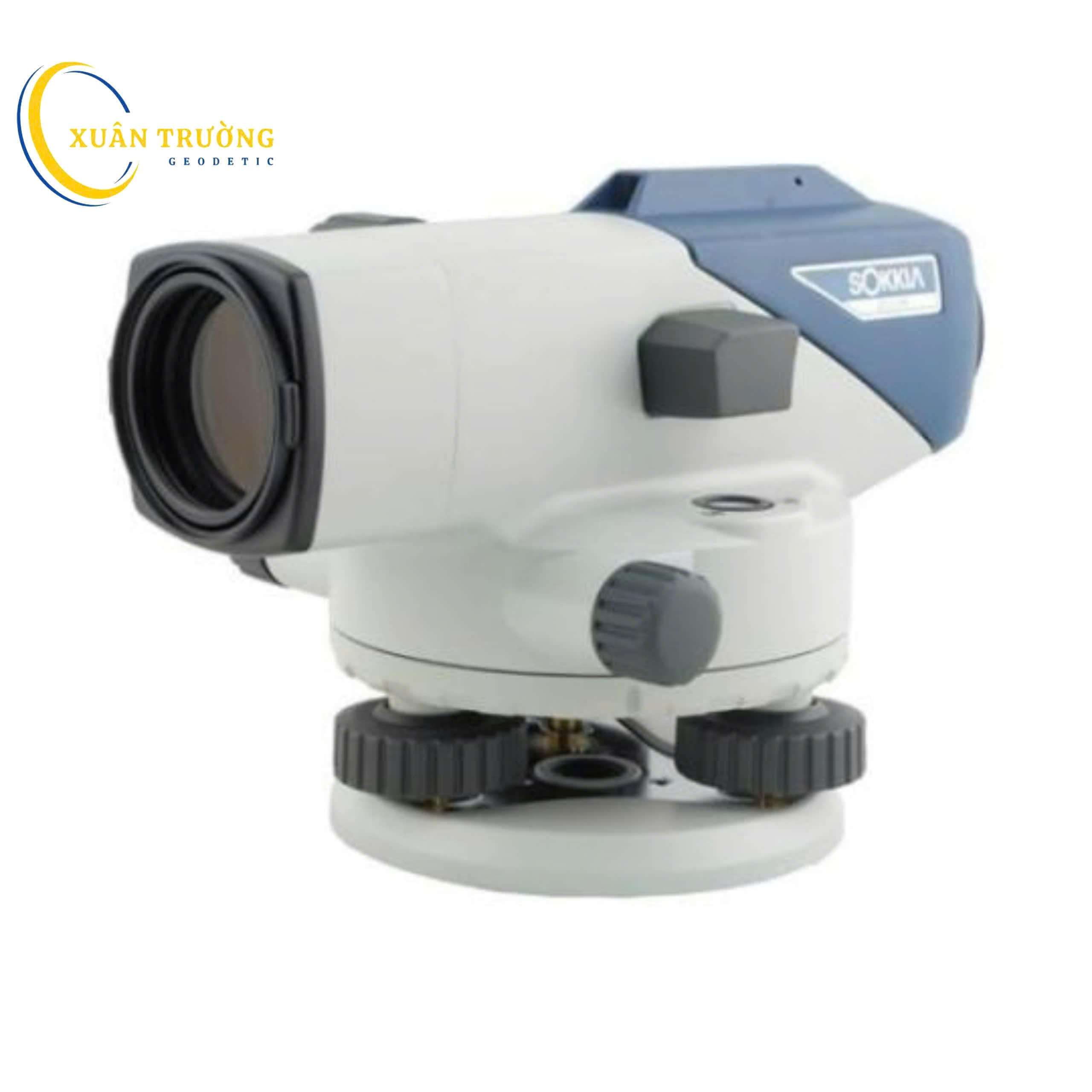

• Máy thủy bình tự động (Automatic Level): Sử dụng con lắc tự động để duy trì mặt phẳng nằm ngang, giảm thiểu tối đa sai số do thao tác thủ công. Loại này phổ biến nhất hiện nay nhờ tính tiện dụng và độ chính xác cao.

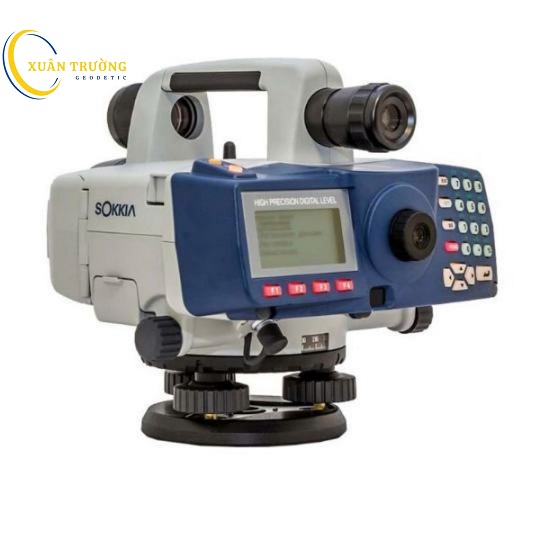

• Máy thủy bình điện tử (Digital Level): Tích hợp cảm biến điện tử và bộ xử lý số liệu, cho phép đọc và ghi lại số liệu tự động, giảm thiểu sai số đọc số và tăng hiệu suất làm việc.

Ưu điểm nổi bật của máy thủy bình hiện đại:

• Độ chính xác cao: Độ sai số đo cao độ có thể đạt tới ±1mm/km, đáp ứng yêu cầu khắt khe của các công trình lớn.
• Khả năng làm việc trong nhiều điều kiện môi trường: Máy được thiết kế chống bụi, chống nước, chịu được va đập và nhiệt độ khắc nghiệt.
• Dễ sử dụng: Các thao tác lắp đặt, cân bằng và đo đạc đơn giản, phù hợp với cả người mới bắt đầu và chuyên gia.
• Tích hợp công nghệ tự động cân bằng: Giúp tiết kiệm thời gian, giảm thiểu sai số do thao tác thủ công, nâng cao hiệu quả công việc.
• Khả năng lưu trữ và xuất dữ liệu: Đối với các dòng máy điện tử, dữ liệu đo có thể lưu trữ và xuất ra máy tính để phục vụ cho công tác xử lý và báo cáo.

Ứng dụng thực tiễn của máy thủy bình rất đa dạng:

• Trong xây dựng: Kiểm tra, xác định và kiểm soát cao độ nền móng, mặt bằng, sàn nhà, mái dốc, hệ thống thoát nước, đường giao thông, cầu cống.
• Trong trắc địa và khảo sát địa hình: Lập bản đồ địa hình, đo vẽ mặt cắt địa hình, xác định cao độ các điểm khống chế, phục vụ công tác quy hoạch và thiết kế công trình.
• Trong thủy lợi: Đo đạc, kiểm tra cao độ các tuyến kênh mương, đập, hồ chứa nước, đảm bảo dòng chảy hợp lý và an toàn cho các công trình thủy lợi.
• Trong kiểm định và nghiệm thu công trình: Đảm bảo các hạng mục xây dựng đạt tiêu chuẩn về độ phẳng, độ nghiêng, tránh các sai sót có thể gây ảnh hưởng đến chất lượng và tuổi thọ công trình.

Những lưu ý khi sử dụng máy thủy bình để đảm bảo độ chính xác và tuổi thọ thiết bị:

• Kiểm tra và hiệu chuẩn máy định kỳ: Đảm bảo các bộ phận quang học, bọt thủy và hệ thống cân bằng luôn hoạt động ổn định.
• Tránh va đập mạnh: Máy thủy bình là thiết bị chính xác, cần được bảo quản trong hộp chuyên dụng và tránh các tác động vật lý mạnh.
• Làm sạch ống ngắm và bọt thủy sau mỗi lần sử dụng: Giúp duy trì độ trong suốt và chính xác của thiết bị.
• Không sử dụng máy trong điều kiện thời tiết quá khắc nghiệt: Như mưa lớn, gió mạnh hoặc nhiệt độ quá cao/thấp để tránh ảnh hưởng đến kết quả đo.
• Đào tạo người sử dụng: Đảm bảo người vận hành máy nắm vững kỹ thuật đo đạc và quy trình sử dụng máy thủy bình.

Máy thủy bình là thiết bị không thể thiếu trong các công tác đo đạc cao độ, kiểm soát chất lượng công trình xây dựng và khảo sát địa hình. Việc hiểu rõ nguyên lý hoạt động, cấu tạo, cũng như các thao tác sử dụng máy thủy bình sẽ giúp nâng cao hiệu quả công việc, đảm bảo độ chính xác và độ tin cậy cho mọi dự án kỹ thuật.

>>>Xem thêm: Máy GNSS RTK mới nhất hiện nay

Phân Loại Máy Thủy Bình Và Ứng Dụng Thực Tiễn

Phân Loại Máy Thủy Bình

Máy thủy bình là thiết bị đo đạc chuyên dụng, đóng vai trò quan trọng trong các công tác xác định cao độ, kiểm tra mặt phẳng ngang và phục vụ nhiều ứng dụng kỹ thuật khác nhau. Trên thị trường hiện nay, máy thủy bình được chia thành ba loại chính, mỗi loại sở hữu những đặc điểm kỹ thuật, nguyên lý hoạt động và phạm vi ứng dụng riêng biệt:

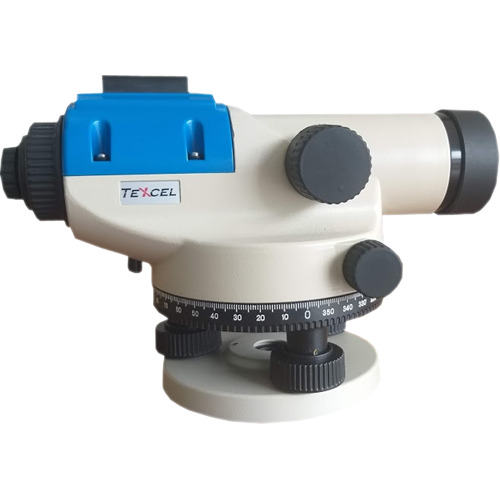

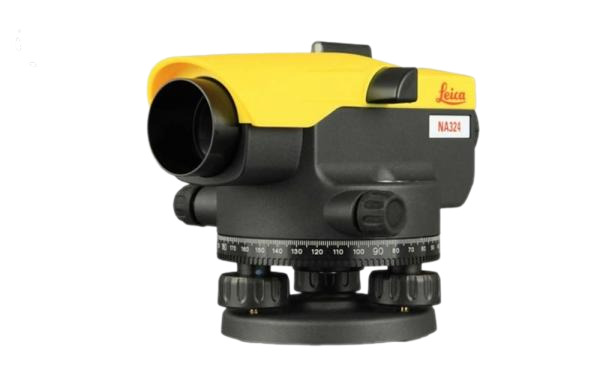

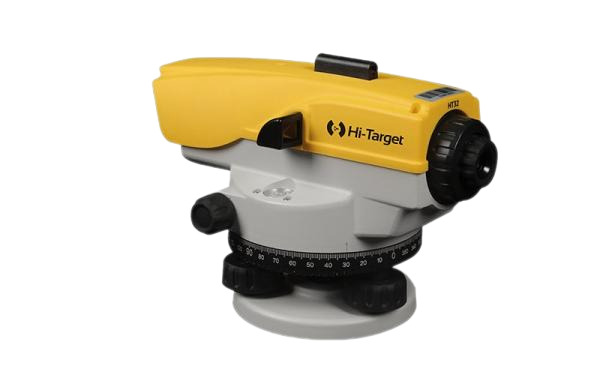

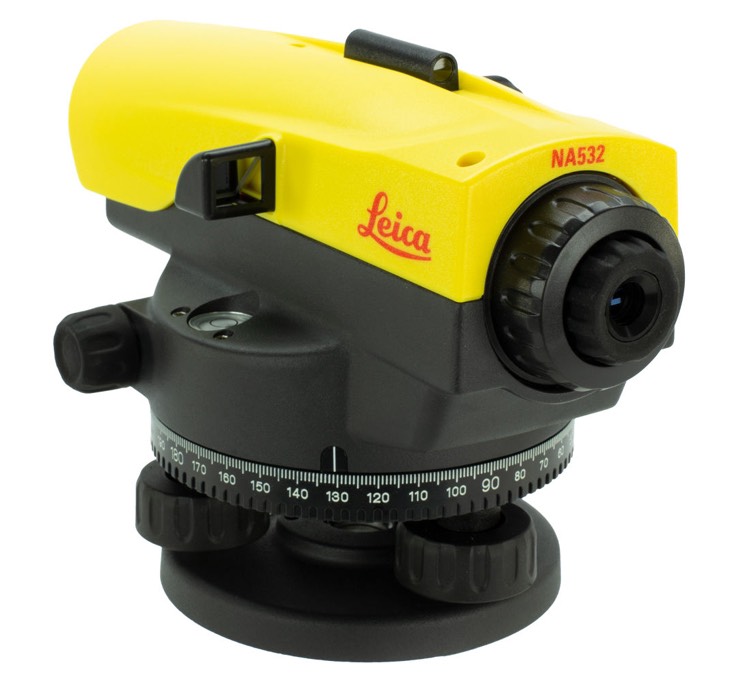

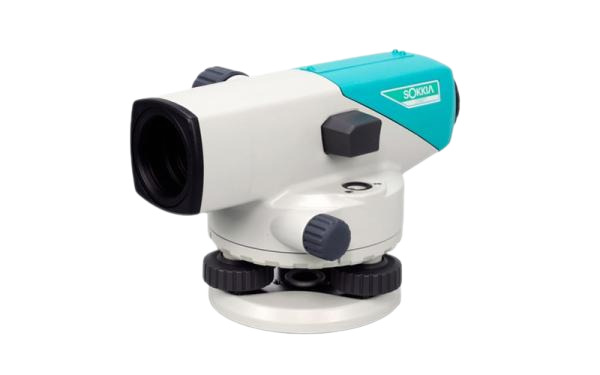

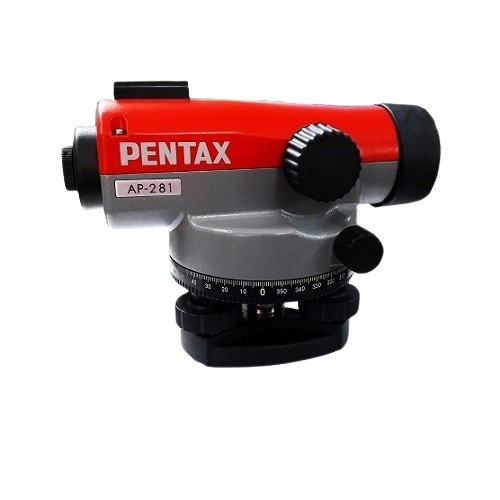

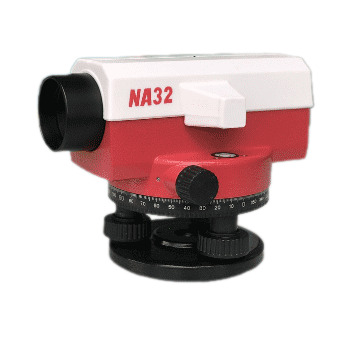

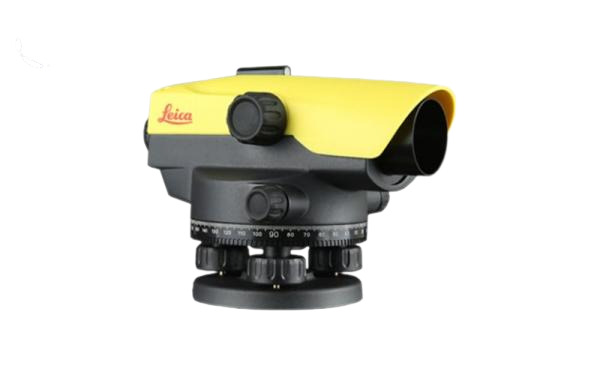

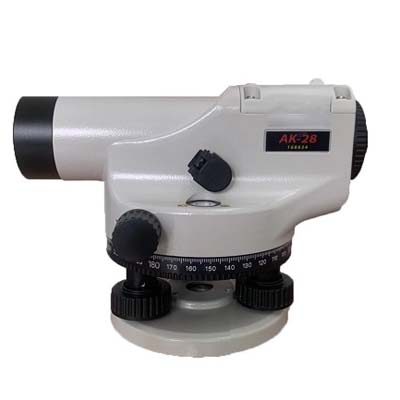

• Máy thủy bình tự động: Sử dụng hệ thống ống kính quang học kết hợp với bộ phận bọt thủy để xác định mặt phẳng nằm ngang. Loại máy này hoạt động dựa trên nguyên lý truyền thống, trong đó người dùng phải trực tiếp ngắm qua ống kính để đọc số liệu trên mia đo.
  • Ưu điểm: Độ bền cao, cấu tạo đơn giản, ít bị ảnh hưởng bởi điều kiện môi trường, chi phí đầu tư thấp. Đặc biệt, máy có khả năng hoạt động ổn định trong nhiều điều kiện địa hình khác nhau, kể cả môi trường nhiều bụi bẩn hoặc ẩm ướt.
  • Nhược điểm: Phụ thuộc vào kỹ năng của người vận hành, dễ xảy ra sai số chủ quan khi đọc số liệu, tốc độ đo đạc không cao.
  • Phạm vi ứng dụng: Phù hợp cho các công trình xây dựng dân dụng, khảo sát địa hình quy mô vừa và nhỏ, các dự án không yêu cầu tốc độ đo đạc quá nhanh.

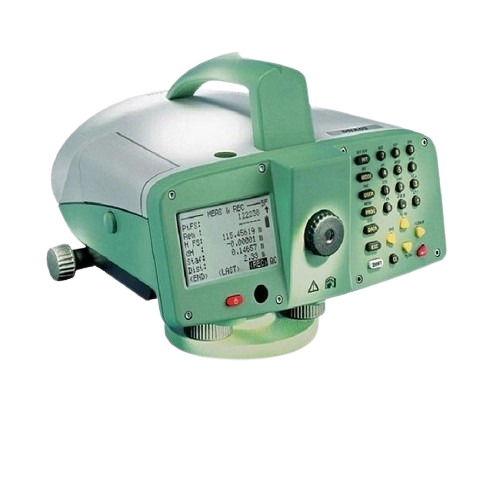

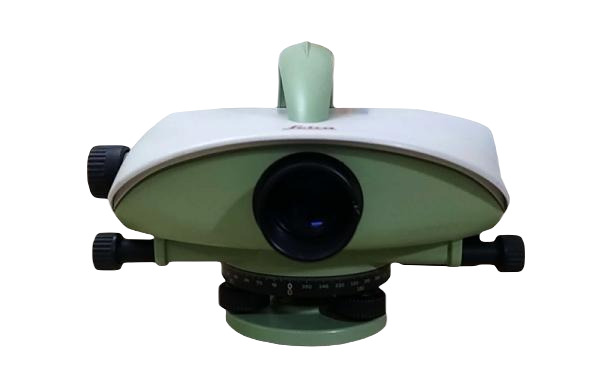

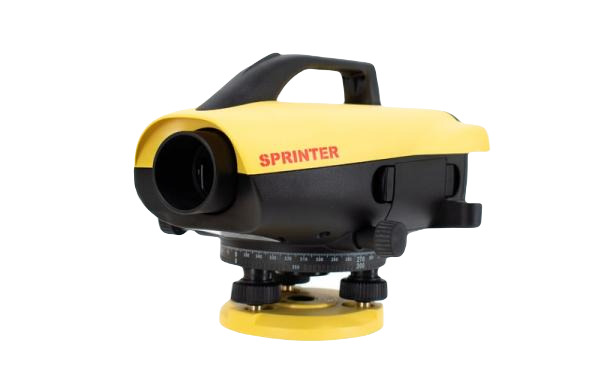

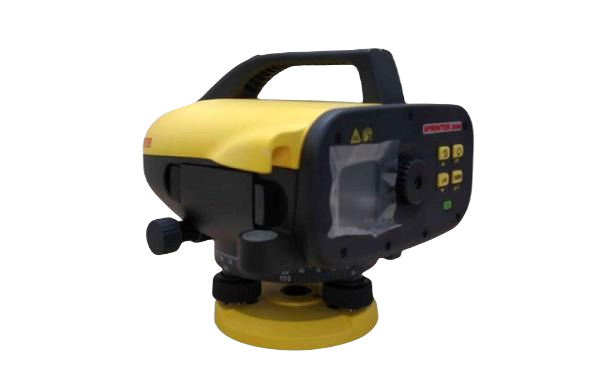

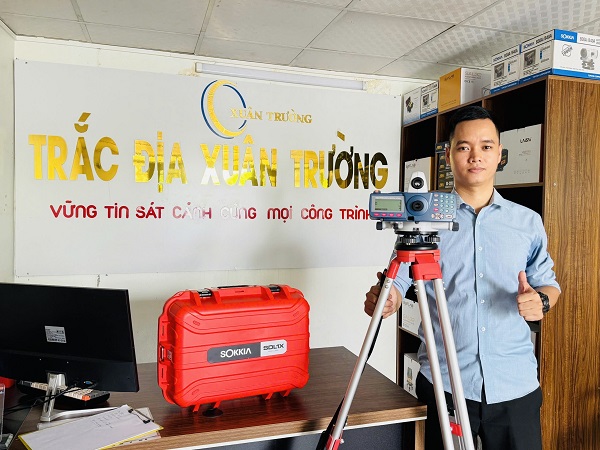

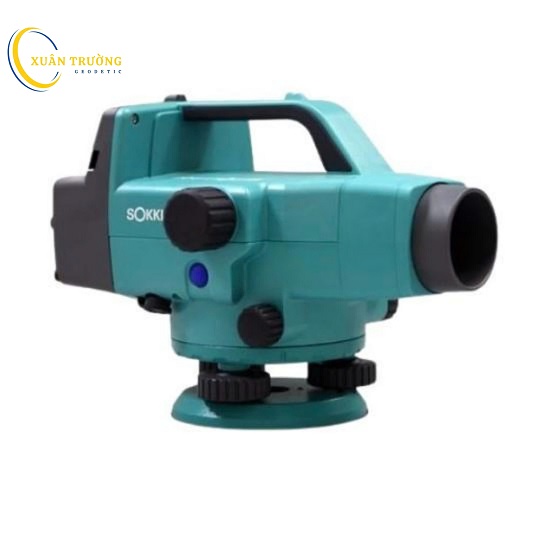

• Máy thủy bình điện tử: Tích hợp cảm biến điện tử, bộ xử lý tín hiệu và màn hình hiển thị số liệu. Máy có khả năng tự động đọc và ghi nhận số liệu đo từ mia mã vạch hoặc mia điện tử, giúp giảm thiểu tối đa sai số do con người.
  • Ưu điểm: Độ chính xác cao, tốc độ đo đạc nhanh, khả năng lưu trữ và xuất dữ liệu trực tiếp ra máy tính hoặc thiết bị ngoại vi. Máy còn hỗ trợ các chức năng tính toán tự động như chênh cao, khoảng cách, giúp tối ưu hóa quy trình làm việc.
  • Nhược điểm: Giá thành cao hơn so với máy quang học, yêu cầu nguồn điện (pin hoặc sạc), cần bảo quản cẩn thận tránh va đập mạnh hoặc môi trường ẩm ướt kéo dài.
  • Phạm vi ứng dụng: Thích hợp cho các dự án xây dựng quy mô lớn, công trình giao thông, thủy lợi, khảo sát địa hình chuyên sâu, nơi yêu cầu độ chính xác và tốc độ xử lý số liệu cao.

Ứng Dụng Thực Tiễn Của Máy Thủy Bình

Máy thủy bình là công cụ không thể thiếu trong nhiều lĩnh vực kỹ thuật, đóng vai trò then chốt trong việc đảm bảo chất lượng, độ chính xác và tiến độ của các dự án. Ứng dụng thực tiễn của máy thủy bình rất đa dạng, có thể kể đến các lĩnh vực tiêu biểu sau:

• Xây dựng dân dụng và công nghiệp:
  • Kiểm tra, xác định và kiểm soát cao độ nền móng, sàn nhà, trần, dầm, cột, tường và các cấu kiện khác trong quá trình thi công.
  • Đảm bảo độ phẳng, độ nghiêng và độ dốc của các bề mặt xây dựng, giúp công trình đạt tiêu chuẩn kỹ thuật và thẩm mỹ.
  • Hỗ trợ lắp đặt hệ thống cơ điện (MEP), căn chỉnh thiết bị, máy móc với độ chính xác cao, giảm thiểu rủi ro sai lệch trong quá trình vận hành.
• Giao thông và hạ tầng kỹ thuật:
  • Đo đạc, kiểm tra cao độ mặt đường, cầu, hầm, đảm bảo độ dốc, độ nghiêng và độ bằng phẳng theo thiết kế.
  • Giám sát thi công các tuyến đường bộ, đường sắt, sân bay, bến cảng, góp phần nâng cao chất lượng, tuổi thọ và an toàn công trình.
  • Hỗ trợ xác định vị trí, cao độ các điểm mốc, tim tuyến, phục vụ công tác cắm mốc, định vị và kiểm tra nghiệm thu công trình.
• Thủy lợi và môi trường:
  • Đo đạc, thiết kế và kiểm tra hệ thống kênh mương, đập nước, hồ chứa, đảm bảo dòng chảy và mực nước ổn định, phòng chống ngập úng và xói lở.
  • Giám sát thi công các công trình thủy lợi, kiểm tra cao độ các điểm đầu, điểm cuối, mặt cắt ngang, mặt cắt dọc của hệ thống dẫn nước.
  • Phục vụ công tác quan trắc biến động địa hình, mực nước, hỗ trợ đánh giá tác động môi trường và lập phương án phòng chống thiên tai.
• Khảo sát địa hình, lập bản đồ địa chính:
  • Đo cao độ các điểm khống chế, điểm chi tiết trên địa hình tự nhiên hoặc khu vực quy hoạch, phục vụ công tác thành lập bản đồ địa hình, bản đồ địa chính.
  • Hỗ trợ xác định ranh giới, diện tích, vị trí các thửa đất, phục vụ công tác quản lý đất đai, quy hoạch đô thị và nông thôn.
  • Kết hợp với các thiết bị đo đạc hiện đại như GPS, máy toàn đạc điện tử để nâng cao hiệu quả và độ chính xác của quá trình khảo sát.
• Lắp đặt và căn chỉnh máy móc công nghiệp:
  • Đảm bảo vị trí, cao độ, độ phẳng và độ nghiêng của các máy móc, dây chuyền sản xuất, thiết bị công nghiệp trong quá trình lắp đặt và vận hành.
  • Giảm thiểu rủi ro sai lệch, hư hỏng thiết bị, tiết kiệm chi phí bảo trì và nâng cao hiệu suất sản xuất.
  • Hỗ trợ kiểm tra, hiệu chỉnh các hệ thống tự động hóa, robot công nghiệp, thiết bị đo lường chính xác trong các nhà máy hiện đại.

Việc lựa chọn loại máy thủy bình phù hợp với từng ứng dụng thực tiễn không chỉ giúp nâng cao hiệu quả công việc mà còn đảm bảo chất lượng, độ an toàn và tiến độ của các dự án kỹ thuật.
