MÁY GNSS RTK

Khái Niệm Về Máy GNSS RTK (hay còn gọi Máy RTK)

Máy GNSS RTK (hay còn gọi Máy RTK, Máy GPS 2 tần số RTK, Máy đo RTK) là thiết bị định vị vệ tinh ứng dụng công nghệ Real-Time Kinematic (RTK) nhằm cung cấp vị trí với độ chính xác cực cao, thường đạt tới mức centimet hoặc thậm chí milimet trong điều kiện lý tưởng. GNSS là viết tắt của Global Navigation Satellite System, bao gồm nhiều hệ thống vệ tinh dẫn đường toàn cầu như GPS (Hoa Kỳ), GLONASS (Nga), Galileo (Châu Âu), BeiDou (Trung Quốc) cùng các hệ thống khu vực khác như QZSS (Nhật Bản) và IRNSS (Ấn Độ).

Khác với các thiết bị định vị GNSS thông thường chỉ đạt độ chính xác từ vài mét đến vài chục mét, máy GNSS RTK sử dụng phương pháp đo pha sóng mang của tín hiệu vệ tinh kết hợp với dữ liệu hiệu chỉnh thời gian thực từ trạm gốc (base station) để loại bỏ các sai số như sai số quỹ đạo vệ tinh, sai số đồng hồ, trễ tầng điện ly, trễ tầng đối lưu và nhiễu đa đường. Nhờ đó, máy GNSS RTK có thể xác định vị trí với độ chính xác cao trong thời gian thực, đáp ứng yêu cầu khắt khe của các lĩnh vực như trắc địa, xây dựng, nông nghiệp chính xác, khảo sát địa hình, dẫn đường tự động và các ứng dụng công nghiệp khác.

Các Hệ Thống Vệ Tinh GNSS Hỗ Trợ Máy RTK

Máy GNSS RTK hiện đại thường hỗ trợ đa hệ thống vệ tinh để tăng độ tin cậy và độ chính xác định vị. Việc sử dụng đồng thời nhiều hệ thống vệ tinh giúp tăng số lượng vệ tinh quan sát được, giảm thiểu ảnh hưởng của che khuất tín hiệu và cải thiện hiệu suất định vị trong môi trường đô thị hoặc địa hình phức tạp.

• GPS (Global Positioning System): Hệ thống vệ tinh dẫn đường toàn cầu của Hoa Kỳ, gồm 24 vệ tinh hoạt động liên tục trên quỹ đạo trung bình.
• GLONASS: Hệ thống vệ tinh của Nga, cung cấp khả năng định vị toàn cầu tương tự GPS.
• Galileo: Hệ thống vệ tinh của Liên minh Châu Âu, nổi bật với độ chính xác cao và khả năng tích hợp với các hệ thống khác.
• BeiDou: Hệ thống vệ tinh của Trung Quốc, phát triển mạnh mẽ và phủ sóng toàn cầu.
• QZSS, IRNSS: Các hệ thống khu vực hỗ trợ tăng cường tín hiệu tại các khu vực địa lý đặc thù.

Ưu Điểm Vượt Trội Của Máy GNSS RTK

• Độ chính xác cao: Định vị thời gian thực với sai số chỉ từ 1-2 cm, đáp ứng các yêu cầu khắt khe trong đo đạc, xây dựng, dẫn đường tự động.
• Hiệu suất ổn định: Khả năng hoạt động liên tục, ổn định trong nhiều điều kiện môi trường khác nhau, kể cả khi bị che khuất một phần tín hiệu vệ tinh.
• Khả năng tích hợp đa hệ thống: Hỗ trợ đồng thời nhiều hệ thống vệ tinh giúp tăng số lượng vệ tinh quan sát, giảm thiểu rủi ro mất tín hiệu.
• Thời gian khởi tạo nhanh: Công nghệ RTK hiện đại cho phép khởi tạo nhanh (fix solution) chỉ trong vài giây đến vài phút.
• Ứng dụng đa dạng: Được sử dụng rộng rãi trong trắc địa, khảo sát địa hình, xây dựng, nông nghiệp chính xác, quản lý tài nguyên, giao thông vận tải và các lĩnh vực công nghiệp khác.

Các Thành Phần Cơ Bản Của Một Bộ Máy GNSS RTK

• Ăng-ten GNSS: Thu nhận tín hiệu vệ tinh với độ nhạy cao, chống nhiễu đa đường và giảm thiểu sai số tín hiệu.
• Bộ thu GNSS (Receiver): Xử lý tín hiệu vệ tinh, tính toán vị trí và nhận dữ liệu hiệu chỉnh RTK.
• Bộ truyền dữ liệu hiệu chỉnh: Có thể là module radio UHF/VHF, modem 3G/4G/5G hoặc thiết bị kết nối Internet.
• Phần mềm điều khiển và xử lý dữ liệu: Cho phép cấu hình, thu thập, lưu trữ và xử lý dữ liệu định vị, hỗ trợ xuất dữ liệu sang các định dạng chuyên dụng.
• Nguồn điện: Pin dung lượng lớn hoặc nguồn ngoài đảm bảo hoạt động liên tục trong thời gian dài.

>>>Xem thêm: Máy toàn đạc điện tử mới nhất

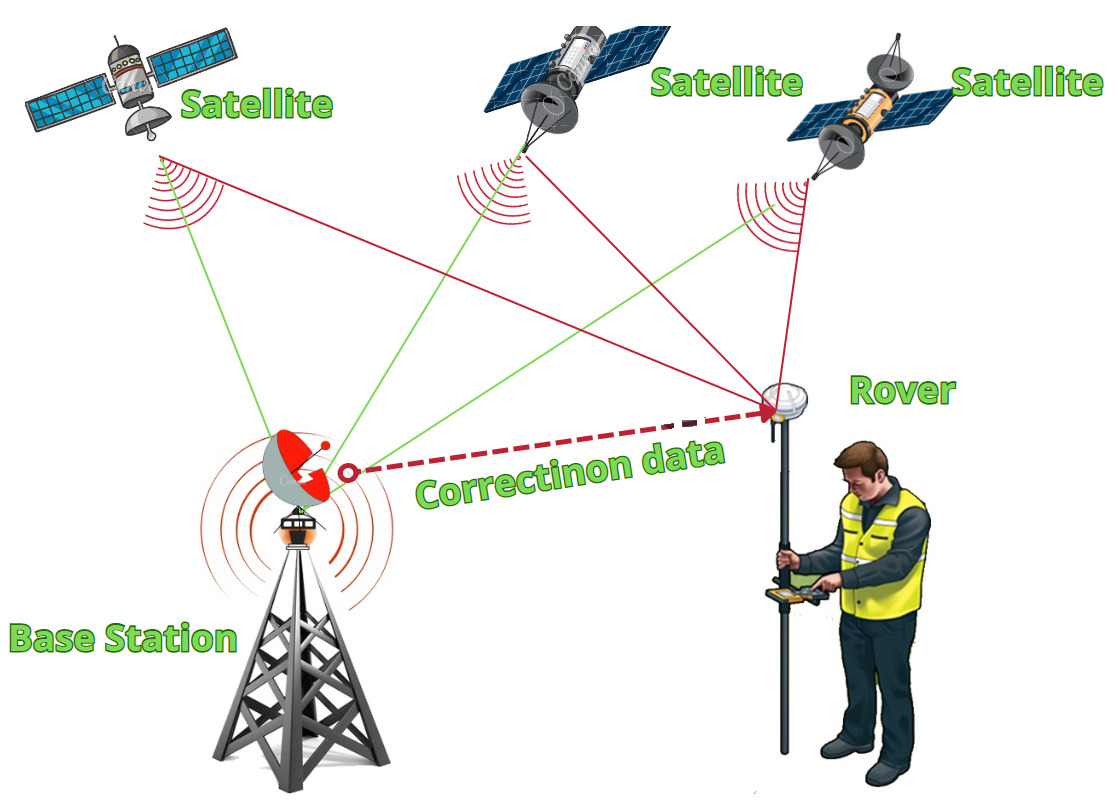

Nguyên Lý Hoạt Động Của Máy GNSS RTK

Hệ thống GNSS RTK bao gồm hai thành phần chính:

• Trạm gốc (Base Station): Được đặt tại một vị trí đã biết tọa độ chính xác, trạm gốc liên tục thu nhận tín hiệu từ các vệ tinh GNSS. Dựa trên vị trí đã biết và tín hiệu nhận được, trạm gốc tính toán các sai số tổng hợp do môi trường truyền dẫn (tầng điện ly, tầng đối lưu), sai số đồng hồ vệ tinh, sai số quỹ đạo và các yếu tố khác ảnh hưởng đến tín hiệu vệ tinh. Sau đó, trạm gốc tạo ra thông tin hiệu chỉnh (correction data) và truyền về cho trạm di động.
• Trạm di động (Rover): Là thiết bị di chuyển trong khu vực khảo sát, cũng thu nhận tín hiệu GNSS đồng thời với trạm gốc. Trạm di động nhận dữ liệu hiệu chỉnh từ trạm gốc thông qua các kênh truyền như sóng radio UHF/VHF, mạng di động 3G/4G/5G, Wi-Fi hoặc Internet (NTRIP). Nhờ dữ liệu hiệu chỉnh này, trạm di động sử dụng các thuật toán xử lý tín hiệu chuyên sâu để xác định vị trí của mình với độ chính xác rất cao, thường đạt mức 1-2 cm.

Quy trình hoạt động chi tiết của hệ thống GNSS RTK:

• Thu nhận tín hiệu vệ tinh: Cả trạm gốc và trạm di động đều đồng thời thu nhận tín hiệu sóng mang (carrier phase) và mã giả (pseudo-range) từ nhiều vệ tinh GNSS. Sóng mang có bước sóng nhỏ nên cho phép đo khoảng cách với độ phân giải rất cao, nhưng lại gặp vấn đề về tính không xác định số nguyên (integer ambiguity).
• Tính toán sai số tại trạm gốc: Trạm gốc, với vị trí đã biết, so sánh tọa độ thực tế với tọa độ tính toán từ tín hiệu vệ tinh để xác định tổng sai số tại thời điểm đó. Các sai số này bao gồm:
  • Sai số tầng điện ly: Tầng điện ly làm thay đổi tốc độ truyền sóng vô tuyến, gây trễ tín hiệu.
  • Sai số tầng đối lưu: Độ ẩm, nhiệt độ và áp suất không khí ảnh hưởng đến tốc độ truyền sóng.
  • Sai số đồng hồ vệ tinh và đồng hồ máy thu: Sự không đồng bộ giữa đồng hồ trên vệ tinh và đồng hồ của máy thu gây ra sai số đo khoảng cách.
  • Sai số quỹ đạo vệ tinh: Sự không chính xác trong dự báo quỹ đạo vệ tinh cũng ảnh hưởng đến phép đo.
  • Nhiễu đa đường (Multipath): Tín hiệu bị phản xạ từ các vật thể xung quanh gây ra sai số.
• Truyền dữ liệu hiệu chỉnh: Trạm gốc truyền dữ liệu hiệu chỉnh (correction data) đến trạm di động theo thời gian thực. Dữ liệu này có thể bao gồm thông tin về sai số sóng mang, mã giả, thông số quỹ đạo, đồng hồ và các thông tin bổ sung khác.
• Xử lý tín hiệu tại trạm di động: Trạm di động sử dụng dữ liệu hiệu chỉnh để loại bỏ các sai số chung, đồng thời áp dụng các thuật toán giải số nguyên sóng mang (integer ambiguity resolution) để xác định chính xác số bước sóng nguyên giữa vệ tinh và máy thu. Đây là bước quan trọng nhất giúp nâng cao độ chính xác từ mức mét (khi chỉ dùng mã giả) lên mức centimet (khi giải được số nguyên sóng mang).
• Xác định vị trí chính xác: Sau khi hiệu chỉnh và giải số nguyên thành công, trạm di động xác định được vị trí của mình với độ chính xác cao, thường chỉ sai số từ 1-2 cm theo phương ngang và 2-3 cm theo phương đứng.

Phân loại các phương thức truyền dữ liệu hiệu chỉnh trong GNSS RTK:

• Truyền qua sóng radio UHF/VHF: Phù hợp cho các khu vực không có kết nối Internet, phạm vi truyền thường từ 2-10 km tùy điều kiện địa hình.
• Truyền qua Internet (NTRIP): Sử dụng mạng di động hoặc Wi-Fi để truyền dữ liệu hiệu chỉnh, cho phép phạm vi hoạt động rộng hơn, không giới hạn bởi khoảng cách vật lý giữa trạm gốc và trạm di động.
• Truyền qua mạng lưới CORS: Các trạm gốc cố định (CORS) phủ sóng rộng, cung cấp dịch vụ hiệu chỉnh cho nhiều người dùng cùng lúc, giảm chi phí đầu tư trạm gốc cá nhân.

Ưu điểm nổi bật của công nghệ GNSS RTK:

• Độ chính xác cực cao: Đáp ứng các yêu cầu khắt khe trong trắc địa, đo vẽ bản đồ địa hình, xây dựng công trình, kiểm tra biến dạng công trình, dẫn đường máy móc tự động.
• Thời gian xác định vị trí nhanh: Cho kết quả gần như tức thời, hỗ trợ hiệu quả cho các ứng dụng cần cập nhật vị trí liên tục.
• Khả năng hoạt động linh hoạt: Có thể sử dụng ở nhiều môi trường khác nhau, từ đồng bằng, đô thị đến vùng núi, rừng rậm, nhờ khả năng thu nhận tín hiệu đa hệ thống và đa tần số.
• Khả năng tích hợp với các hệ thống khác: Dễ dàng kết nối với các phần mềm GIS, CAD, máy móc xây dựng, thiết bị bay không người lái (UAV), máy nông nghiệp tự động.

Những yếu tố ảnh hưởng đến độ chính xác của GNSS RTK:

• Số lượng và vị trí vệ tinh quan sát được: Càng nhiều vệ tinh, càng dễ giải số nguyên sóng mang, tăng độ ổn định và chính xác.
• Chất lượng tín hiệu thu nhận: Địa hình che khuất, vật cản, nhiễu sóng làm giảm chất lượng tín hiệu.
• Khoảng cách giữa trạm gốc và trạm di động: Khoảng cách càng xa, sai số hiệu chỉnh càng lớn, ảnh hưởng đến độ chính xác.
• Điều kiện môi trường: Thời tiết, tầng điện ly, tầng đối lưu thay đổi liên tục, ảnh hưởng đến truyền dẫn tín hiệu.
• Chất lượng thiết bị và thuật toán xử lý: Thiết bị cao cấp, thuật toán giải số nguyên tối ưu giúp nâng cao độ chính xác và giảm thời gian khởi động hệ thống.

Nhờ những ưu điểm vượt trội về độ chính xác, tốc độ và khả năng ứng dụng đa dạng, máy GNSS RTK đã và đang trở thành công cụ không thể thiếu trong các lĩnh vực trắc địa, xây dựng, nông nghiệp hiện đại và quản lý tài nguyên thiên nhiên.

>>>Xem thêm: Cập nhật máy thủy bình mới nhất

Ứng Dụng Thực Tiễn Của Máy GNSS RTK

Trắc Địa Và Khảo Sát Địa Hình

Máy GNSS RTK (Real-Time Kinematic Global Navigation Satellite System) là thiết bị chuyên dụng trong lĩnh vực trắc địa, mang lại độ chính xác định vị lên tới từng centimet nhờ công nghệ hiệu chỉnh thời gian thực. Trong khảo sát địa hình, GNSS RTK được sử dụng để:

• Đo đạc chi tiết địa hình: Cho phép thu thập dữ liệu địa hình nhanh chóng, chính xác, phục vụ lập bản đồ tỷ lệ lớn, khảo sát mặt bằng xây dựng, đo vẽ đường đồng mức, xác định cao độ điểm chi tiết.
• Xác định ranh giới đất đai: Hỗ trợ xác định, cắm mốc ranh giới thửa đất, kiểm tra hiện trạng sử dụng đất, phục vụ công tác cấp giấy chứng nhận quyền sử dụng đất, giải quyết tranh chấp đất đai.
• Kiểm tra độ chính xác công trình: Đo kiểm tra vị trí, cao độ, độ thẳng đứng của các hạng mục xây dựng như móng, cột, dầm, tường, đảm bảo tuân thủ thiết kế kỹ thuật.
• Đo lưới khống chế: Thiết lập lưới tọa độ, lưới cao độ phục vụ các dự án xây dựng, giao thông, thủy lợi, giúp liên kết hệ tọa độ quốc gia với công trình thực tế.

Việc sử dụng GNSS RTK giúp giảm thiểu sai số do ảnh hưởng của môi trường, địa hình, đồng thời rút ngắn thời gian khảo sát so với các phương pháp truyền thống như toàn đạc điện tử hay máy kinh vĩ. Đặc biệt, khả năng làm việc trong điều kiện địa hình phức tạp, vùng xa xôi, không cần đường ngắm trực tiếp là ưu điểm vượt trội của công nghệ này.

Xây Dựng Và Quản Lý Công Trình

Trong lĩnh vực xây dựng, máy GNSS RTK đóng vai trò quan trọng trong việc nâng cao chất lượng, hiệu quả và an toàn cho các dự án. Một số ứng dụng chuyên sâu bao gồm:

• Kiểm tra, giám sát tiến độ thi công: Định vị chính xác vị trí các hạng mục, kiểm tra sự phù hợp giữa thực tế và bản vẽ thiết kế, phát hiện sai lệch để kịp thời điều chỉnh.
• Xác định vị trí lắp đặt cấu kiện: Hỗ trợ lắp đặt cọc bê tông, dầm cầu, cột điện, hệ thống đường ống, đảm bảo đúng vị trí, cao độ, hướng tuyến theo yêu cầu kỹ thuật.
• Kiểm tra độ thẳng, độ cao và các thông số kỹ thuật: Đo kiểm tra độ thẳng đứng của tường, cột, độ phẳng của sàn, mái, xác định cao độ các tầng, phục vụ nghiệm thu và bàn giao công trình.
• Quản lý tài liệu số hóa: Kết hợp GNSS RTK với phần mềm BIM (Building Information Modeling), GIS để quản lý, lưu trữ dữ liệu không gian, phục vụ công tác bảo trì, vận hành công trình sau này.

Việc ứng dụng GNSS RTK giúp giảm thiểu rủi ro sai sót, tiết kiệm chi phí nhân công, vật tư, đồng thời nâng cao hiệu quả quản lý dự án nhờ khả năng cập nhật dữ liệu thời gian thực và tích hợp với các hệ thống quản lý hiện đại.

Nông Nghiệp Chính Xác

Trong nông nghiệp hiện đại, máy GNSS RTK là nền tảng cho các giải pháp nông nghiệp chính xác (Precision Agriculture), giúp tối ưu hóa quy trình sản xuất, giảm chi phí và tăng năng suất. Các ứng dụng nổi bật gồm:

• Dẫn đường tự động cho máy móc: Tích hợp GNSS RTK vào máy kéo, máy gieo hạt, máy phun thuốc, máy gặt đập liên hợp giúp điều khiển tự động, đảm bảo đường đi thẳng, chính xác, hạn chế chồng lấn hoặc bỏ sót diện tích canh tác.
• Gieo trồng, bón phân, tưới tiêu chính xác: Xác định vị trí từng hàng cây, từng điểm bón phân, tưới nước, giúp tiết kiệm vật tư, nước tưới, giảm tác động môi trường và nâng cao hiệu quả sử dụng tài nguyên.
• Quản lý dữ liệu canh tác: Lưu trữ, phân tích dữ liệu vị trí, năng suất, tình trạng đất đai, hỗ trợ ra quyết định về giống cây, lịch gieo trồng, biện pháp canh tác phù hợp.
• Ứng dụng máy bay không người lái (UAV): Kết hợp GNSS RTK với UAV để lập bản đồ ruộng đồng, giám sát sâu bệnh, đánh giá sinh trưởng cây trồng với độ chính xác cao.

Độ chính xác centimet của GNSS RTK giúp giảm lãng phí tài nguyên, hạn chế tác động tiêu cực đến môi trường, đồng thời góp phần nâng cao năng suất và chất lượng nông sản.

Quản Lý Tài Nguyên Thiên Nhiên

Máy GNSS RTK là công cụ không thể thiếu trong công tác quản lý, bảo vệ và phát triển bền vững tài nguyên thiên nhiên. Một số ứng dụng chuyên sâu gồm:

• Quản lý rừng: Đo đạc, xác định ranh giới rừng, kiểm kê diện tích, giám sát biến động diện tích rừng, phát hiện phá rừng trái phép, hỗ trợ quy hoạch và bảo vệ rừng.
• Đo đạc bờ biển, sông ngòi: Xác định ranh giới bờ biển, bãi bồi, giám sát xói lở, bồi tụ, phục vụ quy hoạch phát triển bền vững vùng ven biển, phòng chống thiên tai.
• Giám sát biến đổi khí hậu: Thu thập dữ liệu vị trí, cao độ, địa hình phục vụ nghiên cứu tác động của biến đổi khí hậu, nước biển dâng, xâm nhập mặn, hỗ trợ xây dựng các kịch bản ứng phó.
• Kiểm tra hiện trạng hồ đập, tài nguyên nước: Đo kiểm tra mực nước, diện tích mặt nước, kiểm soát an toàn hồ đập, phục vụ quản lý tài nguyên nước, phòng chống hạn hán, lũ lụt.
• Lập bản đồ tài nguyên khoáng sản: Định vị chính xác vị trí mỏ khoáng sản, giám sát khai thác, phục vụ công tác quản lý, bảo vệ nguồn tài nguyên quốc gia.

Độ chính xác và khả năng cập nhật dữ liệu thời gian thực của GNSS RTK giúp cung cấp nguồn dữ liệu tin cậy, hỗ trợ các cơ quan quản lý, nhà khoa học trong việc lập kế hoạch, xây dựng chính sách và bảo vệ môi trường một cách hiệu quả.

Các Loại Máy GNSS RTK Phổ Biến Trên Thị Trường

Thị trường máy GNSS RTK hiện nay vô cùng đa dạng với nhiều thương hiệu và dòng sản phẩm khác nhau, đáp ứng nhu cầu từ khảo sát địa hình, xây dựng, nông nghiệp chính xác đến các ứng dụng GIS chuyên sâu. Mỗi thương hiệu đều có những ưu điểm kỹ thuật riêng biệt, phù hợp với từng nhóm người dùng và mục đích sử dụng cụ thể. Dưới đây là phân tích chuyên sâu về các loại máy GNSS RTK phổ biến, các đặc điểm kỹ thuật nổi bật, cũng như so sánh giữa các thương hiệu lớn trên thị trường.

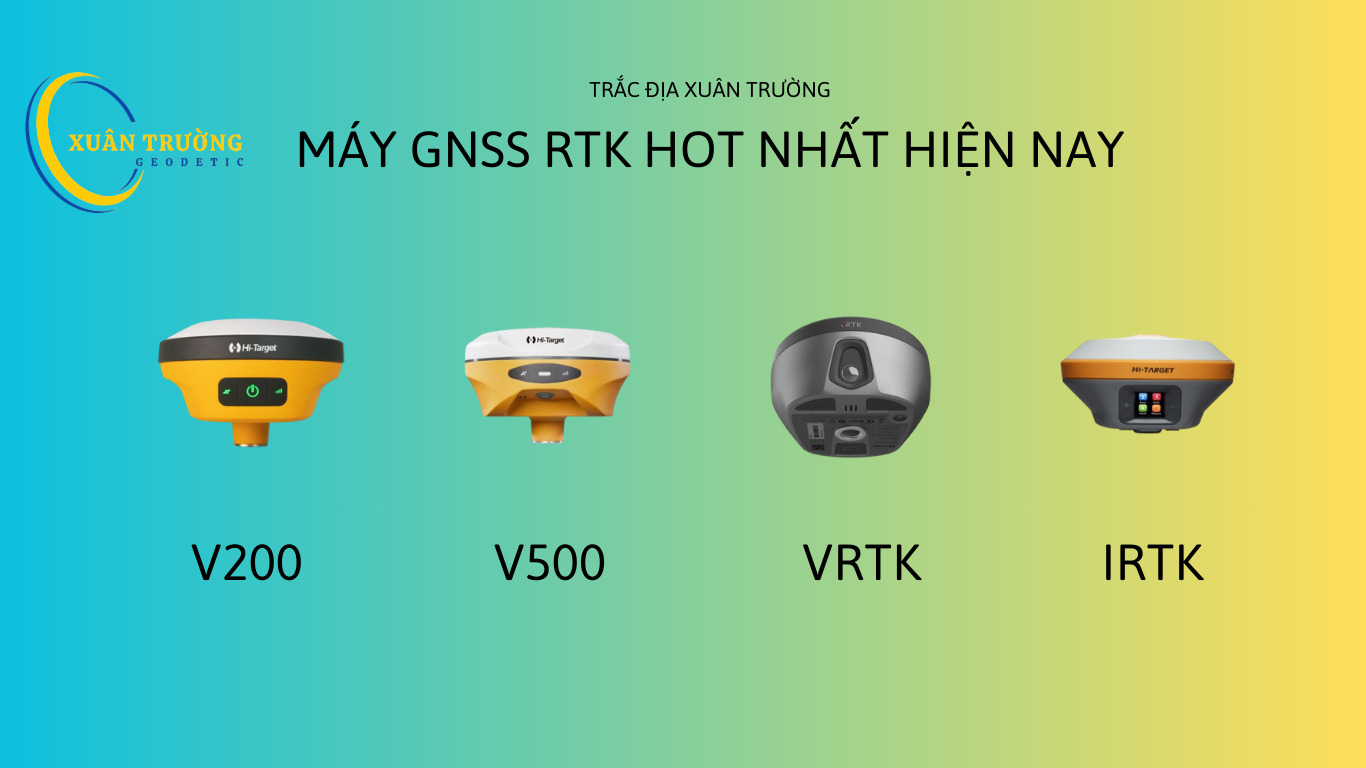

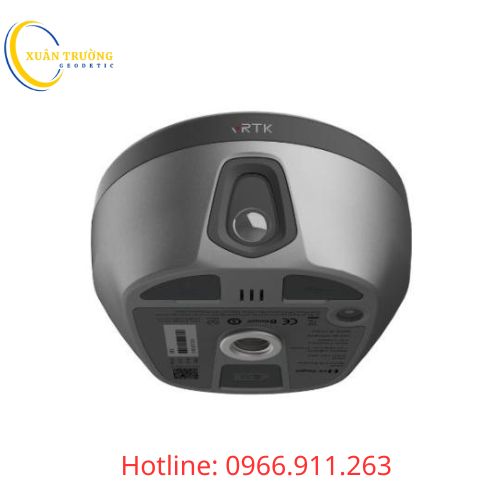

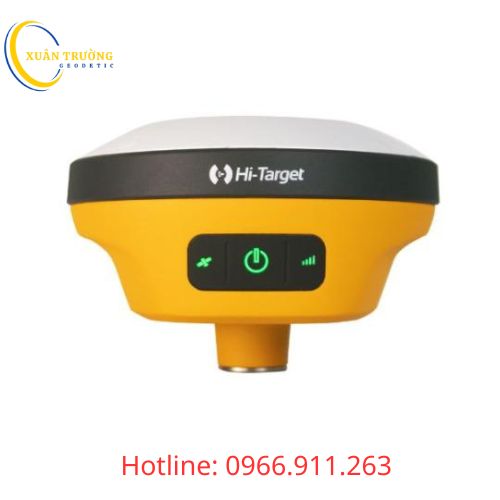

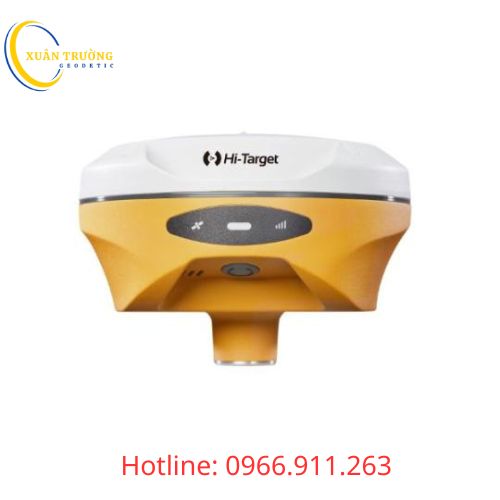

1. Máy GNSS RTK Hi-Target

Máy GNSS RTK Hi-Target là những sản phẩm có công nghệ hiện đại nhất, thiết kế nhỏ gọn với trọng lượng  nhỏ hơn 1kg nhưng được tích hợp rất nhiều tính năng mới, hiện đại nhất so với các dòng Máy RTK trên thị trường hiện nay. Tích hợp số kênh lên đến >1408 kênh thu tín hiệu của tất cả các vệ tinh.

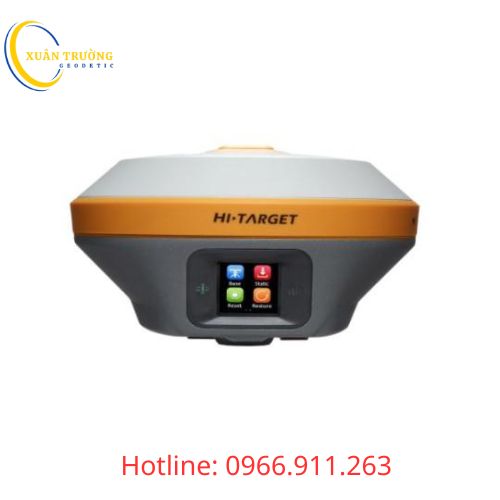

Những dòng Máy GNSS RTK Hi-Target chất lượng nhất

2. Máy GNSS RTK Geomate
