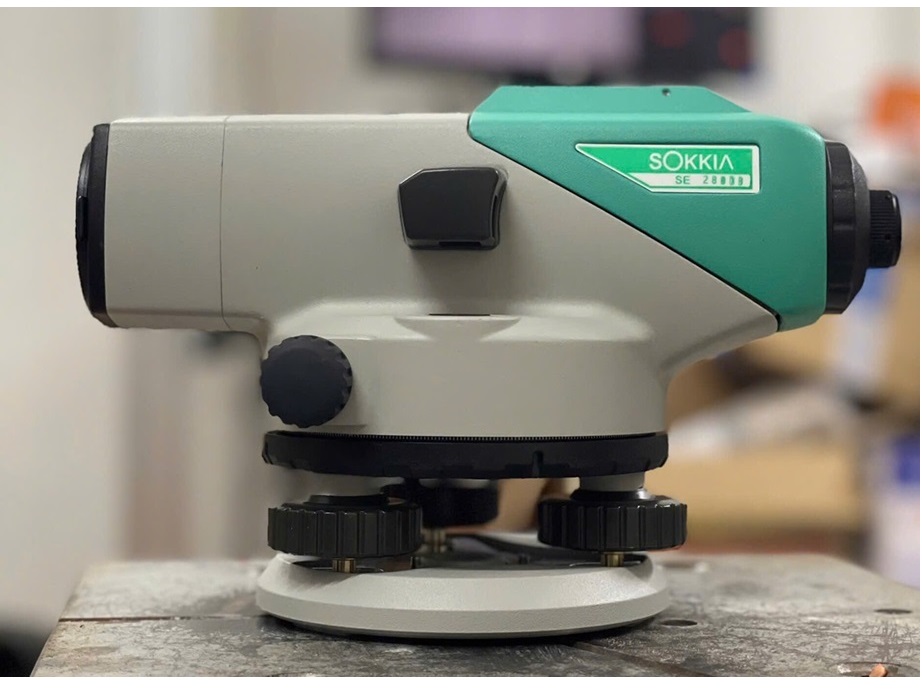

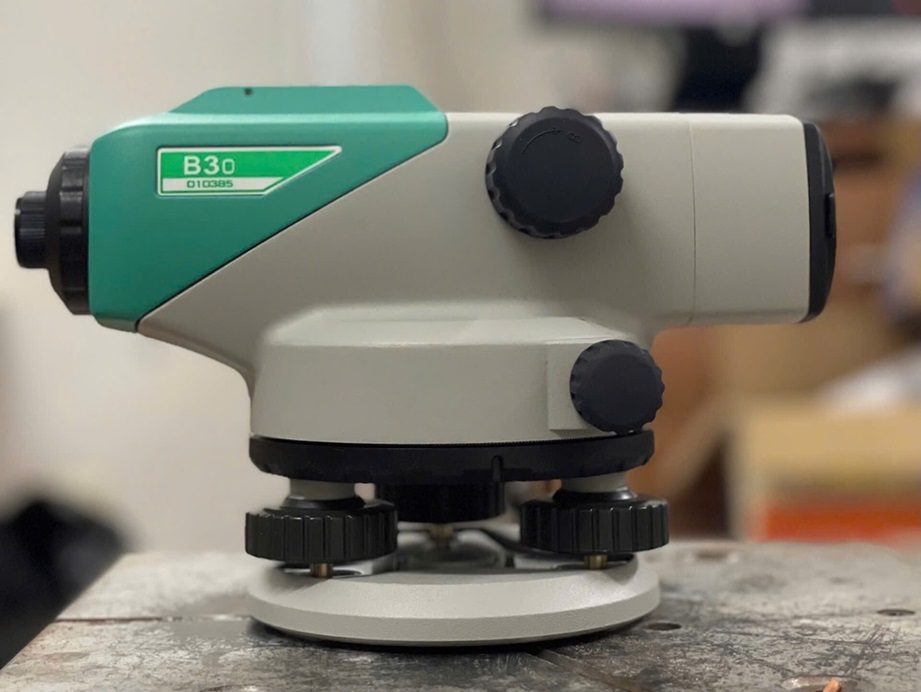

Giới thiệu tổng quan về máy thủy bình Sokkia B30

Máy thủy bình Sokkia B30 là thiết bị đo đạc cao cấp, được thiết kế chuyên biệt cho các ứng dụng trắc địa, xây dựng và khảo sát địa hình chuyên sâu. Sản phẩm này nổi bật nhờ sự kết hợp giữa độ chính xác vượt trội, khả năng vận hành ổn định trong nhiều điều kiện môi trường khắc nghiệt cùng thiết kế bền bỉ, đáp ứng các tiêu chuẩn nghiêm ngặt của ngành đo đạc hiện đại. Sokkia B30 thuộc dòng máy thủy bình tự động, sử dụng công nghệ tiên tiến để đảm bảo các phép đo cao độ đạt độ tin cậy tối đa, đồng thời hỗ trợ người dùng thao tác nhanh chóng, hiệu quả trên công trường.

Độ chính xác và các thông số kỹ thuật nổi bật

Sokkia B30 được đánh giá là một trong những máy thủy bình có độ chính xác cao nhất trên thị trường hiện nay. Độ chính xác đo cao độ đạt tới ±1.8mm/1km đo đi về (theo tiêu chuẩn ISO 17123-2), đáp ứng yêu cầu của các dự án xây dựng, cầu đường, thủy lợi và khảo sát địa hình quy mô lớn.

ỐNG KÍNH
Chiều dài ống kính	220mm
Đường kính vật kính	42mm
Độ phóng đại	28X
Ảnh	Thuận
Độ phân giải	4,0"
Trường nhìn	1°25'
Tiêu cự nhỏ nhất	0,5m
ĐỘ CHÍNH XÁC
Độ chính xác 1km đo đi đo về	±1.8mm
Độ chính xác 100m đo đi đo về	±1.5mm
BỘ BÙ
Kiểu	Con lắc từ tính
Phạm vi bù	±15'
Độ nhạy	0,5"
BÀN ĐỘ
Đường kính bàn độ ngang	105mm
Vạch chia nhỏ nhất	1°
THÔNG SỐ CHUNG
Hằng số nhân khoảng cách	100
Độ nhạy bọt thủy tròn	10'/2mm
Tiêu chuẩn chống bụi,nước	IP56
Nhiệt độ hoạt động	-20°C đến 50°C
Kích thước (dài x rộng x cao)	190mm x 124mm x 125mm
Trọng lượng	1.85 kg

Ưu điểm vượt trội của Sokkia B30

• Độ ổn định và tin cậy cao: Nhờ hệ thống cân bằng tự động tiên tiến, máy duy trì đường ngắm ngang tuyệt đối, giảm thiểu sai số do tác động ngoại cảnh.
• Khả năng làm việc trong môi trường khắc nghiệt: Thiết kế chống nước, chống bụi, chống va đập giúp máy hoạt động ổn định dưới mưa, bụi bẩn hoặc nhiệt độ thay đổi lớn.
• Hiệu suất làm việc cao: Tốc độ cân bằng nhanh, thao tác đơn giản, tiết kiệm thời gian đo đạc và giảm thiểu sai sót do thao tác thủ công.
• Đa dạng ứng dụng: Phù hợp cho các công việc đo cao độ, truyền mốc, kiểm tra độ phẳng, kiểm tra lún, đo đạc địa hình, xây dựng dân dụng và công nghiệp.
• Tuổi thọ lâu dài: Vật liệu cao cấp, linh kiện chính xác, dễ bảo trì, đảm bảo máy hoạt động bền bỉ trong nhiều năm.

Ứng dụng thực tiễn trong ngành trắc địa và xây dựng

Máy thủy bình Sokkia B30 được sử dụng rộng rãi trong các dự án xây dựng cầu đường, nhà cao tầng, thủy lợi, khảo sát địa hình, kiểm tra lún công trình, truyền mốc cao độ, kiểm tra độ phẳng sàn bê tông, đo đạc phục vụ thi công hạ tầng kỹ thuật.

• Khảo sát địa hình: Đo cao độ các điểm trên địa hình tự nhiên, phục vụ lập bản đồ địa hình, thiết kế tuyến đường, san lấp mặt bằng.
• Truyền mốc cao độ: Đảm bảo độ chính xác tuyệt đối khi truyền mốc từ điểm gốc ra công trường, phục vụ thi công các hạng mục yêu cầu cao về cao độ.
• Kiểm tra lún công trình: Theo dõi biến dạng, lún sụt của nền móng, sàn nhà, đê kè, đảm bảo an toàn kết cấu.
• Kiểm tra độ phẳng: Đo kiểm tra độ phẳng của sàn bê tông, mặt đường, mái dốc, phục vụ nghiệm thu và kiểm soát chất lượng thi công.
• Thi công hạ tầng kỹ thuật: Đo đạc phục vụ lắp đặt hệ thống thoát nước, cấp nước, điện, viễn thông ngầm.

Lưu ý khi sử dụng và bảo quản máy thủy bình Sokkia B30

• Hiệu chuẩn định kỳ: Để đảm bảo độ chính xác, cần kiểm tra và hiệu chuẩn máy định kỳ theo khuyến cáo của nhà sản xuất.
• Vệ sinh sau khi sử dụng: Lau sạch bụi bẩn, hơi nước trên thân máy và ống kính, tránh để nước hoặc hóa chất xâm nhập vào bên trong.
• Bảo quản đúng cách: Khi không sử dụng, đặt máy vào hộp đựng chuyên dụng, tránh va đập mạnh, bảo quản nơi khô ráo, thoáng mát.
• Kiểm tra chân máy: Đảm bảo chân máy chắc chắn, cân bằng trước khi tiến hành đo đạc để tránh sai số do rung lắc.
• Không tự ý tháo lắp: Việc sửa chữa, bảo trì nên được thực hiện bởi kỹ thuật viên chuyên nghiệp để tránh làm hỏng các bộ phận tinh vi bên trong.

Tiêu chuẩn và chứng nhận chất lượng

Sokkia B30 đáp ứng các tiêu chuẩn quốc tế về thiết bị đo đạc như ISO 17123-2 về độ chính xác đo cao độ, IPX6 về khả năng chống nước và bụi, đảm bảo an toàn và độ bền khi sử dụng trong môi trường công trường thực tế. Sản phẩm được kiểm định chất lượng nghiêm ngặt trước khi xuất xưởng, mang lại sự yên tâm tuyệt đối cho người sử dụng.

>>>Xem thêm: Máy thủy bình Sokkia

Ứng dụng thực tiễn và phạm vi sử dụng

Máy thủy bình Sokkia B30 là thiết bị đo đạc chuyên dụng, nổi bật với khả năng đo cao độ chính xác cao, độ ổn định và độ bền vượt trội. Nhờ những ưu điểm này, máy được sử dụng rộng rãi trong nhiều lĩnh vực kỹ thuật, xây dựng và quản lý tài nguyên. Dưới đây là phân tích chuyên sâu về các ứng dụng thực tiễn và phạm vi sử dụng của thiết bị này.

1. Khảo sát địa hình

Trong công tác khảo sát địa hình, máy thủy bình Sokkia B30 đóng vai trò không thể thay thế nhờ khả năng đo cao độ với sai số cực nhỏ (thường chỉ ±1.8 mm/km đo đi đo về). Thiết bị này giúp các kỹ sư, cán bộ đo đạc thực hiện các nhiệm vụ sau:

• Đo cao độ các điểm chi tiết: Xác định chính xác cao trình các điểm đặc trưng trên mặt đất, phục vụ cho việc thành lập lưới khống chế cao độ và lập bản đồ địa hình tỷ lệ lớn.
• Lập mặt cắt địa hình: Đo đạc các tuyến mặt cắt dọc, ngang để phân tích địa hình, phục vụ thiết kế các công trình giao thông, thủy lợi, dân dụng.
• Kiểm tra độ dốc tự nhiên: Đánh giá độ dốc của địa hình để xác định hướng thoát nước, vị trí đặt công trình hoặc tính toán khối lượng đào đắp.
• Xác định cao trình chuẩn: Thiết lập các mốc cao độ chuẩn phục vụ cho các dự án xây dựng, đảm bảo tính thống nhất và chính xác trong toàn bộ quá trình thi công.

2. Xây dựng công trình dân dụng và công nghiệp

Trong lĩnh vực xây dựng, máy thủy bình Sokkia B30 là công cụ không thể thiếu để đảm bảo chất lượng và tiến độ thi công. Một số ứng dụng chuyên sâu bao gồm:

• Kiểm tra cao độ móng, sàn, dầm: Đảm bảo các cấu kiện xây dựng được thi công đúng cao trình thiết kế, hạn chế sai số tích lũy trong quá trình xây dựng nhiều tầng, nhiều giai đoạn.
• Định vị cao độ cốt thép: Đối với các kết cấu bê tông cốt thép, việc xác định chính xác cao độ cốt thép giúp đảm bảo khả năng chịu lực và tuổi thọ công trình.
• Thi công các hạng mục đòi hỏi độ chính xác cao: Các công trình như nhà cao tầng, nhà máy, khu công nghiệp, bệnh viện, trường học đều yêu cầu kiểm soát cao độ nghiêm ngặt để đảm bảo an toàn và chất lượng.
• Kiểm tra độ phẳng, độ nghiêng: Đo kiểm độ phẳng của sàn, mái, mặt cầu thang, đảm bảo các tiêu chuẩn kỹ thuật và thẩm mỹ.

3. Thi công và kiểm tra công trình giao thông

Trong xây dựng và bảo trì các công trình giao thông, máy thủy bình Sokkia B30 phát huy tối đa hiệu quả nhờ khả năng đo nhanh, chính xác và dễ sử dụng. Một số ứng dụng nổi bật:

• Đo cao độ mặt đường, lề đường: Đảm bảo mặt đường, lề đường được thi công đúng thiết kế, tránh hiện tượng lún, võng hoặc đọng nước.
• Kiểm tra cao độ cầu, cống: Đảm bảo các hạng mục cầu, cống, hầm chui có cao trình phù hợp với tổng thể tuyến đường, đảm bảo an toàn giao thông và thoát nước.
• Kiểm soát độ dốc dọc, dốc ngang: Đo kiểm độ dốc dọc tuyến, dốc ngang mặt đường để đảm bảo xe cộ lưu thông an toàn, hạn chế tai nạn do trơn trượt hoặc nước đọng.
• Đo kiểm cao độ các lớp kết cấu áo đường: Kiểm tra từng lớp móng, lớp cấp phối, lớp bê tông nhựa để đảm bảo chất lượng và tuổi thọ công trình.

4. Ứng dụng trong thủy lợi, thủy điện

Lĩnh vực thủy lợi, thủy điện đòi hỏi kiểm soát cao độ nghiêm ngặt để đảm bảo an toàn và hiệu quả vận hành. Máy thủy bình Sokkia B30 đáp ứng tốt các yêu cầu này nhờ độ chính xác và khả năng làm việc trong điều kiện môi trường khắc nghiệt.

• Đo cao trình kênh mương, đập, hồ chứa: Xác định cao độ đáy kênh, mặt nước, đỉnh đập để thiết kế và kiểm soát mực nước, lưu lượng dòng chảy.
• Kiểm soát mực nước: Đo kiểm mực nước tại các vị trí quan trọng, phục vụ vận hành xả lũ, điều tiết nước tưới tiêu hoặc phát điện.
• Đo kiểm cao độ các hạng mục công trình phụ trợ: Đảm bảo các công trình như tràn xả lũ, cống lấy nước, cửa van vận hành đúng thiết kế, an toàn và hiệu quả.
• Giám sát lún, chuyển vị công trình: Theo dõi biến dạng, lún sụt của đập, bờ kè, mái taluy để kịp thời phát hiện nguy cơ mất ổn định.

5. Kiểm tra, nghiệm thu và bàn giao công trình

Công tác kiểm tra, nghiệm thu là bước quan trọng nhằm đảm bảo công trình được thi công đúng thiết kế, đạt tiêu chuẩn kỹ thuật. Máy thủy bình Sokkia B30 hỗ trợ hiệu quả cho các nhiệm vụ sau:

• Đối chiếu cao độ thực tế với thiết kế: Đo kiểm các vị trí trọng yếu, so sánh với hồ sơ thiết kế để phát hiện và xử lý kịp thời các sai lệch.
• Lập biên bản nghiệm thu cao độ: Ghi nhận kết quả đo đạc, phục vụ công tác nghiệm thu, bàn giao giữa các bên liên quan.
• Kiểm tra chất lượng thi công: Đảm bảo các hạng mục như móng, sàn, mái, mặt đường, kênh mương đạt yêu cầu về cao trình, độ phẳng, độ dốc.
• Phục vụ công tác kiểm toán, thanh quyết toán: Cung cấp số liệu đo đạc chính xác, minh bạch cho các đơn vị kiểm toán, chủ đầu tư.

6. Một số ứng dụng mở rộng khác

Ngoài các lĩnh vực truyền thống, máy thủy bình Sokkia B30 còn được ứng dụng trong nhiều công việc chuyên môn sâu khác như:

• Đo kiểm lún, chuyển vị công trình: Theo dõi lún sụt của các công trình trọng điểm như nhà cao tầng, cầu, đập thủy điện, giúp phát hiện sớm nguy cơ mất ổn định kết cấu.
• Đo kiểm phục vụ công tác địa chất, địa kỹ thuật: Đo cao độ các hố khoan, điểm lấy mẫu địa chất, phục vụ phân tích địa tầng, đánh giá nguy cơ trượt lở.
• Ứng dụng trong quản lý tài nguyên đất đai: Đo kiểm cao độ các mốc ranh giới, phục vụ công tác lập bản đồ địa chính, quy hoạch sử dụng đất.
