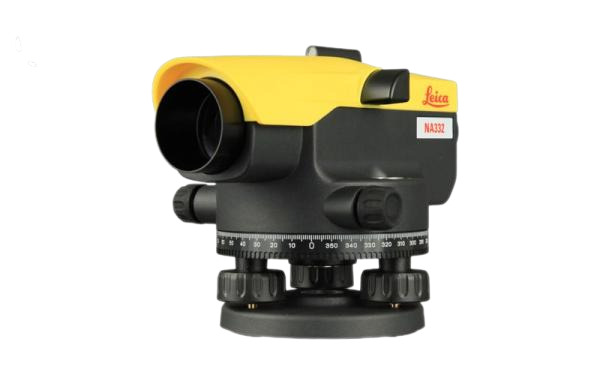

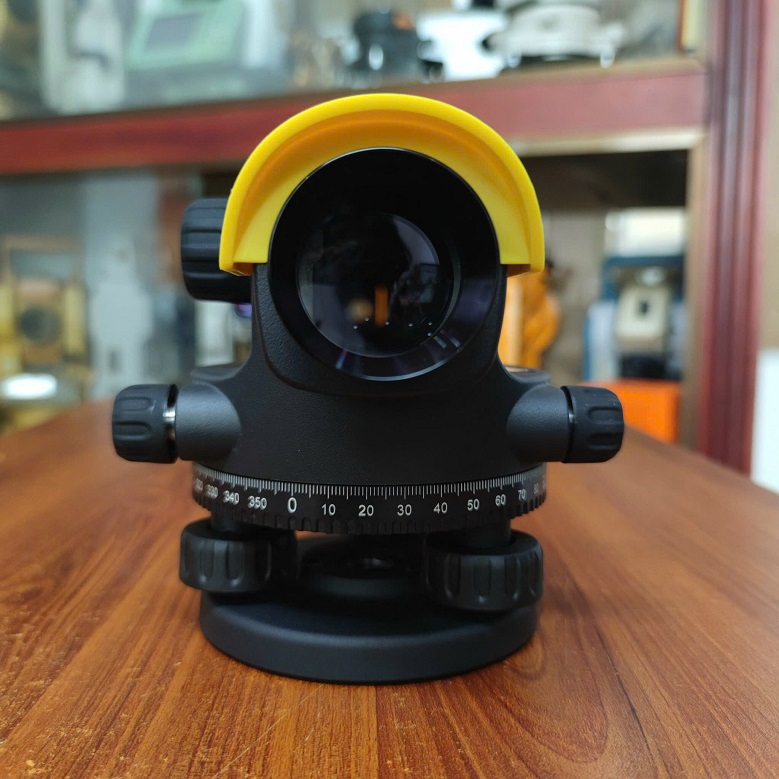

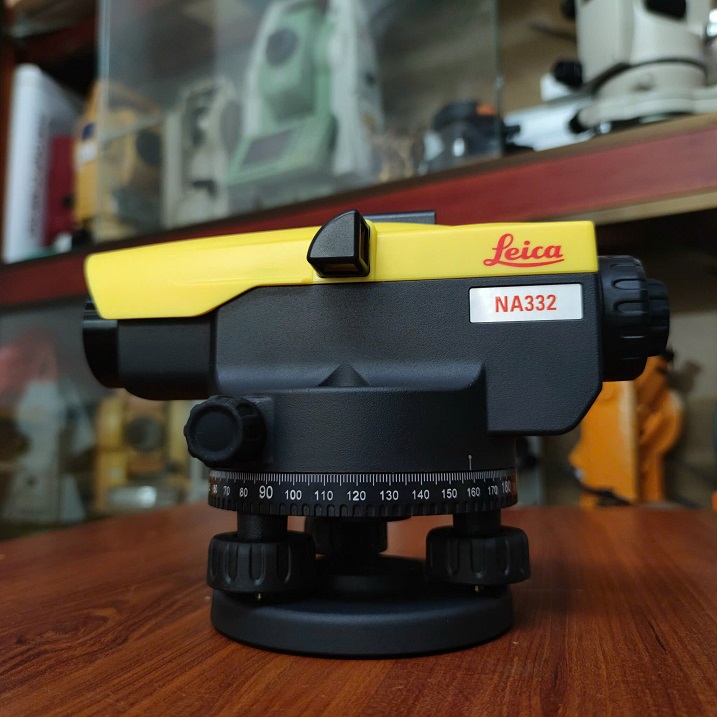

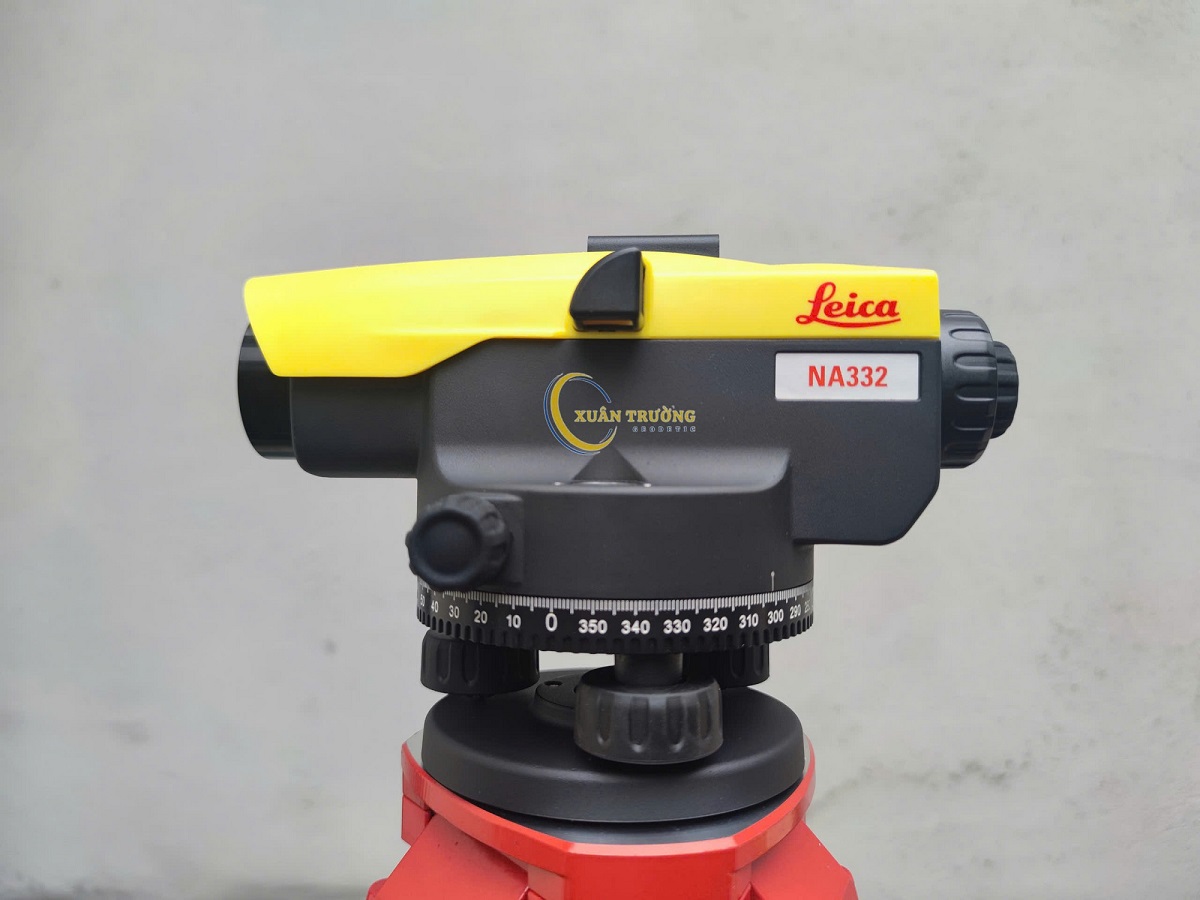

Máy Thủy Bình Leica NA332

Giới thiệu tổng quan về máy thuỷ bình Leica NA332

 là thiết bị đo đạc chuyên dụng thuộc dòng máy thuỷ bình tự động của Leica Geosystems, nổi bật với khả năng đáp ứng các yêu cầu khắt khe trong lĩnh vực trắc địa, xây dựng và khảo sát địa hình. Được thiết kế với công nghệ tiên tiến, Leica NA332 không chỉ mang lại độ chính xác vượt trội mà còn đảm bảo hiệu suất làm việc ổn định, bền bỉ trong nhiều điều kiện môi trường khác nhau. Sản phẩm này hướng tới cả người dùng mới lẫn các chuyên gia lâu năm, giúp tối ưu hóa quy trình đo đạc, kiểm tra cao độ và truyền tải số liệu một cách nhanh chóng, chính xác.

1. Thiết kế và cấu tạo kỹ thuật Máy thuỷ bình Leica NA332

Leica NA332 sở hữu thiết kế nhỏ gọn, chắc chắn với lớp vỏ ngoài được chế tạo từ vật liệu chống va đập, chịu nước và bụi theo tiêu chuẩn IP54. Điều này giúp máy hoạt động ổn định ngay cả trong môi trường công trường khắc nghiệt, nơi thường xuyên tiếp xúc với bụi bẩn, nước mưa hoặc nhiệt độ thay đổi đột ngột.

Hệ thống quang học của Leica NA332 được trang bị ống kính chất lượng cao, cho hình ảnh sắc nét, độ phóng đại lên tới 32x, giúp quan sát mục tiêu rõ ràng ở khoảng cách xa. Đặc biệt, hệ thống lấy nét nhanh và chính xác hỗ trợ người dùng thao tác dễ dàng, giảm thiểu sai số khi đo.

Bộ bù tự động là thành phần cốt lõi, sử dụng con lắc từ tính giúp cân bằng nhanh và ổn định, đảm bảo độ chính xác cao ngay cả khi máy bị rung nhẹ hoặc đặt trên nền đất không hoàn toàn bằng phẳng. Khả năng tự động cân bằng trong phạm vi ±15’ giúp tiết kiệm thời gian căn chỉnh, nâng cao hiệu quả công việc.

2. Thông số kỹ thuật nổi bật

3. Ưu điểm vượt trội của Leica NA332

• Độ chính xác cao: Đáp ứng tốt các yêu cầu đo đạc cao độ trong xây dựng, kiểm tra lún, san lấp mặt bằng, đo vẽ bản đồ địa hình với sai số cực nhỏ.
• Khả năng hoạt động bền bỉ: Vật liệu chế tạo cao cấp, chống chịu tốt với tác động môi trường, đảm bảo tuổi thọ lâu dài và giảm thiểu chi phí bảo trì.
• Dễ sử dụng: Thiết kế thân thiện, thao tác đơn giản, phù hợp cho cả người mới bắt đầu và kỹ thuật viên chuyên nghiệp.
• Hệ thống quang học ưu việt: Ống kính sáng, hình ảnh rõ nét, hỗ trợ đo đạc chính xác ngay cả trong điều kiện ánh sáng yếu.
• Bộ bù tự động ổn định: Giảm thiểu tối đa sai số do rung động hoặc nền đất không ổn định, tăng độ tin cậy cho kết quả đo.
• Khả năng thích ứng môi trường: Hoạt động tốt trong điều kiện mưa, bụi, nhiệt độ thay đổi, phù hợp với nhiều loại công trình khác nhau.

4. Ứng dụng thực tiễn trong đo đạc và xây dựng

Leica NA332 được sử dụng rộng rãi trong các lĩnh vực:

• Trắc địa công trình: Đo cao độ, kiểm tra độ phẳng, truyền mốc cao độ cho các dự án xây dựng dân dụng, công nghiệp, cầu đường.
• Khảo sát địa hình: Đo vẽ bản đồ địa hình, xác định cao độ các điểm đặc trưng, phục vụ thiết kế quy hoạch và thi công.
• Kiểm tra lún, nghiêng: Theo dõi biến dạng, lún sụt của nền móng, công trình trong quá trình thi công và vận hành.
• San lấp mặt bằng: Đảm bảo độ chính xác khi san nền, tạo mặt phẳng chuẩn cho các công trình xây dựng mới.

Ngoài ra, máy còn được ứng dụng trong các dự án thủy lợi, giao thông, đo đạc phục vụ kiểm tra chất lượng công trình, giám sát thi công và nghiệm thu.

5. So sánh Leica NA332 với các dòng máy thuỷ bình khác

Leica NA332 nổi bật hơn nhiều dòng máy thuỷ bình phổ thông nhờ:

• Độ bền vượt trội: Vật liệu chế tạo và tiêu chuẩn chống nước, bụi IP54 giúp máy hoạt động ổn định trong thời gian dài, giảm thiểu hỏng hóc do môi trường.
• Độ chính xác cao hơn: So với các dòng máy cùng phân khúc, Leica NA332 có sai số nhỏ, đáp ứng tốt các dự án yêu cầu khắt khe về kỹ thuật.
• Hệ thống quang học chất lượng: Ống kính sáng, độ phóng đại lớn, cho phép đo ở khoảng cách xa mà vẫn đảm bảo độ nét và chính xác.
• Thao tác đơn giản: Thiết kế giao diện thân thiện, dễ sử dụng, rút ngắn thời gian làm quen và thao tác thực tế.

6. Hướng dẫn sử dụng cơ bản và bảo trì máy

Để đảm bảo hiệu quả và tuổi thọ cho Leica NA332, người dùng cần lưu ý:

• Lắp đặt máy trên chân đế vững chắc, kiểm tra bọt thủy trước khi đo để đảm bảo máy đã được cân bằng.
• Vệ sinh ống kính và thân máy bằng khăn mềm, tránh để bụi bẩn, nước mưa bám lâu ngày gây ảnh hưởng đến hệ thống quang học.
• Bảo quản máy trong hộp chuyên dụng khi không sử dụng, tránh va đập mạnh hoặc tiếp xúc trực tiếp với ánh nắng gay gắt.
• Kiểm tra, hiệu chuẩn định kỳ để duy trì độ chính xác, đặc biệt khi máy có dấu hiệu sai số hoặc sau thời gian dài sử dụng.

Cấu tạo kỹ thuật và các thông số nổi bật

Leica NA332 là dòng máy thủy bình tự động nổi bật với thiết kế tối ưu cho môi trường công trường khắc nghiệt, đáp ứng các tiêu chuẩn kỹ thuật quốc tế về độ bền, độ chính xác và khả năng vận hành ổn định. Máy được chế tạo từ hợp kim nhôm cao cấp kết hợp nhựa ABS siêu bền, giúp tăng khả năng chống va đập, hạn chế biến dạng khi chịu tác động vật lý mạnh. Toàn bộ thân máy được phủ lớp sơn tĩnh điện chống ăn mòn, đảm bảo tuổi thọ lâu dài ngay cả khi làm việc liên tục ngoài trời.

Khả năng chống chịu môi trường của Leica NA332 được thể hiện rõ qua tiêu chuẩn IP54, giúp máy chống bụi hoàn toàn và chịu được nước bắn từ mọi hướng. Điều này đặc biệt quan trọng khi làm việc tại các công trường xây dựng, khảo sát địa hình, nơi thường xuyên tiếp xúc với bụi bẩn, nước mưa hoặc độ ẩm cao. Các ron cao su được bố trí tại các vị trí tiếp giáp, ngăn nước và bụi xâm nhập vào các bộ phận quan trọng bên trong máy.

Kích thước và trọng lượng nhỏ gọn, chỉ khoảng 1.7 kg, giúp kỹ sư dễ dàng mang vác, lắp đặt và thao tác trên nhiều địa hình khác nhau mà không gây mệt mỏi. Thiết kế cân đối, trọng tâm thấp giúp máy ổn định khi đặt trên chân máy, hạn chế rung lắc trong quá trình đo đạc.

1. Phân tích chuyên sâu các đặc điểm kỹ thuật

• Độ phóng đại 32x: Ống kính với độ phóng đại lớn cho phép quan sát mục tiêu rõ nét ở khoảng cách xa, giảm thiểu sai số do đọc số. Độ phóng đại này phù hợp với các công trình yêu cầu đo đạc trên diện tích rộng, giúp kỹ sư dễ dàng xác định điểm ngắm, đặc biệt khi điều kiện ánh sáng không lý tưởng.
• Độ chính xác ±1.8 mm/1 km đo đi về: Độ chính xác này đáp ứng tiêu chuẩn cho các dự án xây dựng dân dụng, công nghiệp, cầu đường, thủy lợi. Máy đảm bảo sai số tối thiểu trong quá trình truyền cao độ, giúp kiểm soát chất lượng thi công và hạn chế rủi ro sai lệch cao trình.
• Đường kính vật kính 38 mm: Vật kính lớn giúp tăng khả năng thu nhận ánh sáng, hỗ trợ làm việc hiệu quả trong điều kiện ánh sáng yếu, trời nhiều mây hoặc khi đo trong nhà. Hệ thống quang học phủ đa lớp chống phản xạ, tăng độ sắc nét và độ tương phản của hình ảnh.
• Khoảng lấy nét tối thiểu 1.0 m: Cho phép đo đạc chính xác ở những vị trí gần, thuận tiện khi làm việc trong không gian hẹp hoặc cần kiểm tra các điểm mốc gần chân máy mà không phải di chuyển nhiều.
• Trường nhìn 2.3 m tại 100 m: Trường nhìn rộng giúp người dùng dễ dàng quan sát toàn cảnh khu vực đo, thuận tiện cho việc căn chỉnh mia và xác định các vật cản tiềm ẩn trên đường ngắm.
• Hệ thống cân bằng tự động (Compensator) dây treo từ: Đây là bộ phận quan trọng quyết định độ chính xác của máy thủy bình. Compensator dây treo từ có khả năng tự động cân bằng trong phạm vi ±15’, với độ nhạy cao 0.5”/2 mm. Hệ thống này giúp máy duy trì đường ngắm nằm ngang tuyệt đối, loại bỏ ảnh hưởng của rung động nhẹ hoặc nền đất không bằng phẳng. Cấu trúc chống sốc bảo vệ bộ bù khi máy bị va đập, đảm bảo độ ổn định lâu dài.
• Tiêu chuẩn IP54: Máy có khả năng chống bụi hoàn toàn và chịu được nước bắn từ mọi hướng, phù hợp với điều kiện thời tiết thất thường, môi trường ẩm ướt hoặc nhiều bụi bẩn. Các nút điều khiển được thiết kế kín, dễ thao tác ngay cả khi đeo găng tay.
• Khoảng nhiệt độ làm việc rộng (-20°C đến +40°C): Đảm bảo máy vận hành ổn định ở nhiều vùng khí hậu khác nhau, từ miền núi lạnh giá đến khu vực nhiệt đới nóng ẩm, không bị ảnh hưởng bởi sự thay đổi nhiệt độ đột ngột.

2. Ưu điểm nổi bật về cấu tạo và vận hành

• Thiết kế thân thiện với người dùng: Các núm chỉnh nét, núm quay ngang được bố trí hợp lý, thao tác mượt mà, giúp giảm thời gian căn chỉnh và tăng hiệu suất làm việc. Thước thủy tròn lớn, dễ quan sát, hỗ trợ căn chỉnh máy nhanh chóng.
• Chân máy và phụ kiện đồng bộ: Leica NA332 tương thích với nhiều loại chân máy tiêu chuẩn 5/8”, dễ dàng lắp đặt và tháo rời. Bộ phụ kiện đi kèm gồm hộp đựng cứng, tua vít căn chỉnh, chổi vệ sinh, đảm bảo an toàn khi vận chuyển và bảo trì máy.
• Khả năng bảo trì, hiệu chuẩn dễ dàng: Các bộ phận chính như ống kính, bộ bù, thước thủy đều có thể kiểm tra, hiệu chỉnh nhanh chóng nhờ thiết kế mở, giúp tiết kiệm thời gian và chi phí bảo dưỡng.
• Độ bền vượt trội: Máy đã được kiểm nghiệm thực tế qua các bài test rơi, rung động, va đập và chịu nước, đảm bảo hoạt động ổn định trong điều kiện công trường khắc nghiệt.
