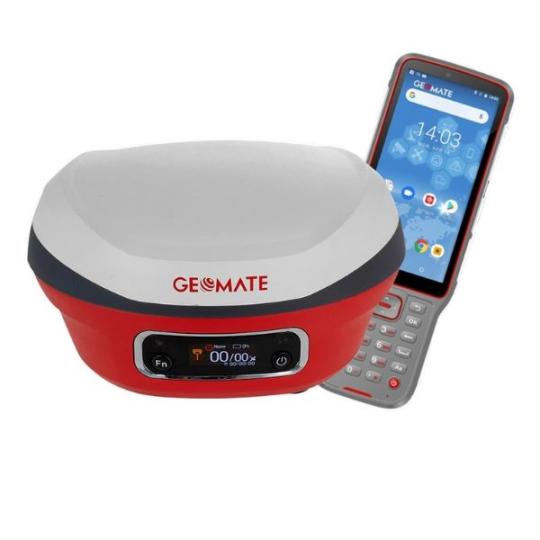

Máy GNSS RTK Geomate SG7

Giới Thiệu Về Máy GNSS RTK Geomate SG7

Máy GNSS RTK Geomate SG7 là thiết bị định vị vệ tinh thế hệ mới, ứng dụng công nghệ GNSS (Global Navigation Satellite System) kết hợp với kỹ thuật RTK (Real-Time Kinematic) để cung cấp giải pháp định vị chính xác cao trong các lĩnh vực khảo sát, xây dựng, nông nghiệp chính xác và quản lý tài nguyên. Geomate SG7 nổi bật với khả năng thu nhận tín hiệu đa tần, đa hệ vệ tinh, hỗ trợ các hệ thống như GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS, đảm bảo độ tin cậy và ổn định trong mọi điều kiện địa hình và môi trường làm việc.

Thiết bị này được thiết kế với tiêu chuẩn công nghiệp, khả năng chống chịu va đập, chống nước và bụi theo chuẩn IP67, phù hợp cho các công việc ngoài trời khắc nghiệt. Với bộ xử lý mạnh mẽ, Geomate SG7 cho phép xử lý dữ liệu nhanh chóng, giảm thiểu độ trễ, đảm bảo kết quả đo đạt được độ chính xác centimet trong thời gian thực. Đặc biệt, máy còn tích hợp các công nghệ tiên tiến như IMU (Inertial Measurement Unit) hỗ trợ bù nghiêng, giúp người dùng đo đạc linh hoạt mà không cần giữ thiết bị thẳng đứng tuyệt đối.

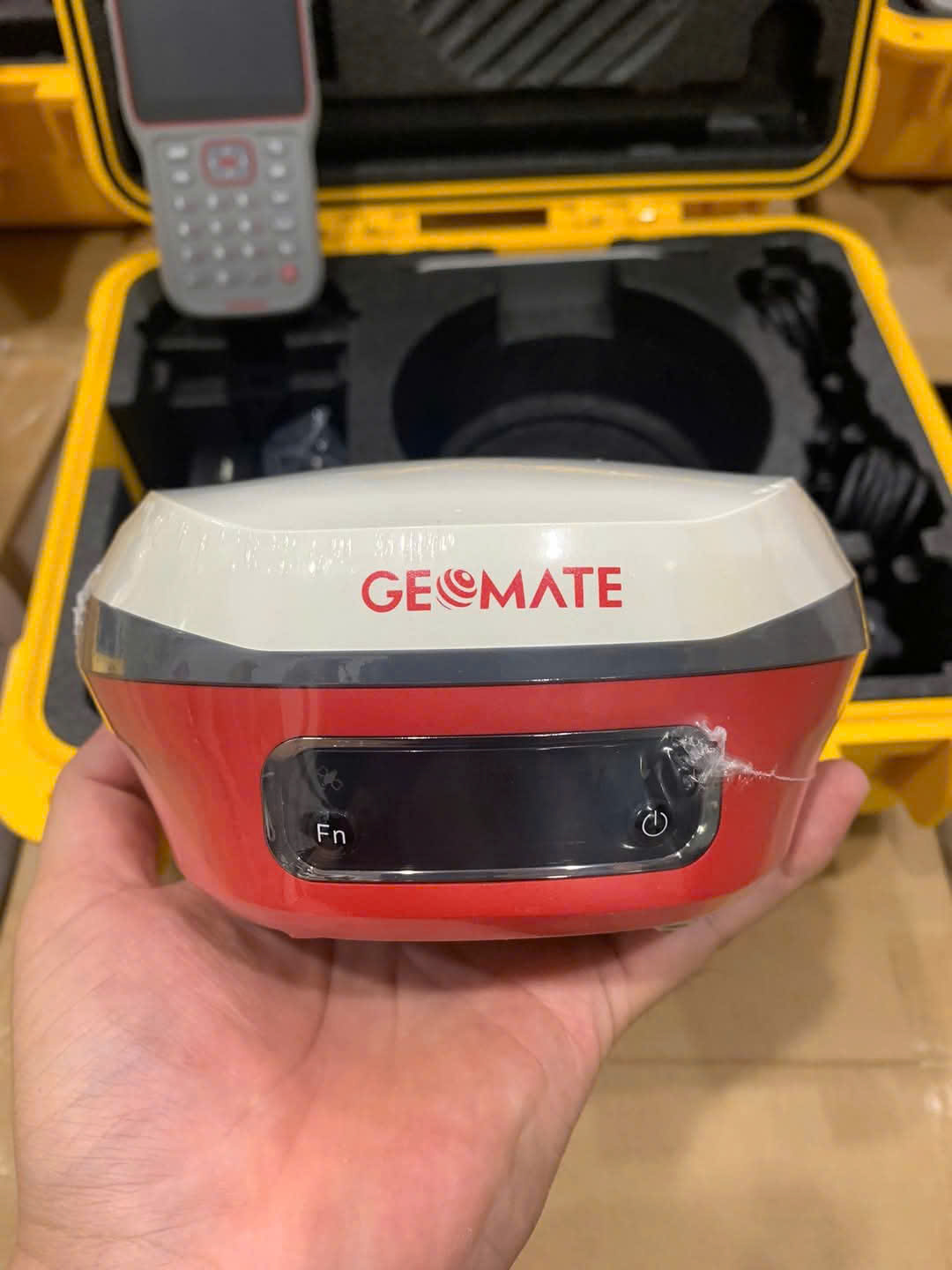

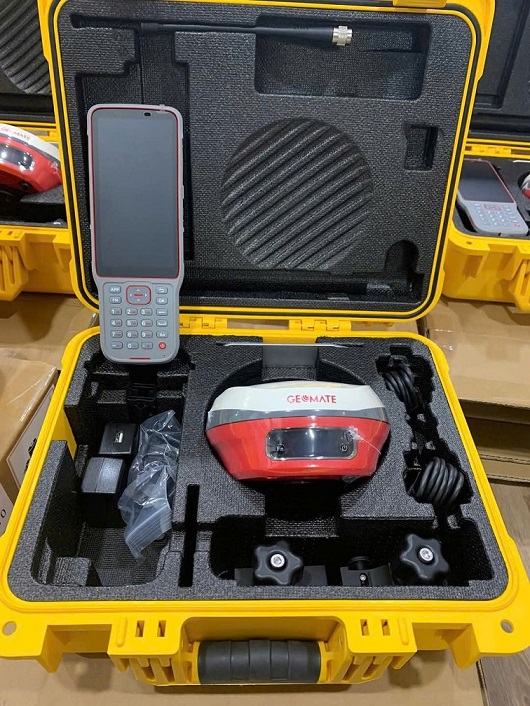

Hình ảnh thực tế Máy GNSS RTK Geomate SG7

Nguyên lý hoạt động và công nghệ GNSS RTK

Geomate SG7 sử dụng công nghệ GNSS đa tần, đa hệ, cho phép thu nhận đồng thời nhiều tín hiệu vệ tinh từ các hệ thống khác nhau. Nhờ đó, thiết bị có thể xác định vị trí với độ chính xác cao ngay cả trong môi trường đô thị bị che khuất hoặc dưới tán cây rậm rạp. Công nghệ RTK giúp hiệu chỉnh sai số tín hiệu vệ tinh theo thời gian thực bằng cách sử dụng dữ liệu từ trạm tham chiếu, từ đó cung cấp vị trí với sai số chỉ vài milimet đến centimet.

Quy trình đo RTK bao gồm:

• Thu nhận tín hiệu vệ tinh: Thiết bị nhận tín hiệu từ nhiều vệ tinh GNSS cùng lúc.
• Nhận dữ liệu hiệu chỉnh: Thông qua kết nối không dây (radio, 4G, Bluetooth), máy nhận dữ liệu hiệu chỉnh từ trạm Base hoặc mạng CORS.
• Xử lý dữ liệu thời gian thực: Bộ xử lý mạnh mẽ tích hợp trong SG7 thực hiện các thuật toán lọc và hiệu chỉnh, cho ra kết quả tọa độ chính xác cao.

Đặc điểm kỹ thuật nổi bật của Geomate SG7

• Đa hệ vệ tinh, đa tần số: Hỗ trợ đồng thời GPS (L1, L2, L5), GLONASS (L1, L2), Galileo (E1, E5a, E5b), BeiDou (B1, B2, B3), QZSS, SBAS.
• Độ chính xác định vị: Đạt tới 8mm + 1ppm (RTK) cho đo ngang, 15mm + 1ppm cho đo đứng.
• Khả năng bù nghiêng IMU: Tích hợp cảm biến quán tính IMU 9 trục, cho phép đo nghiêng lên tới 60° mà vẫn đảm bảo độ chính xác centimet, loại bỏ sai số do nghiêng sào.
• Chống chịu môi trường: Chuẩn IP67 chống nước, bụi; chịu va đập rơi từ độ cao 2m xuống nền bê tông.
• Kết nối đa dạng: Hỗ trợ Bluetooth, Wi-Fi, 4G LTE, UHF radio, USB-C, RS232, đảm bảo linh hoạt trong truyền và nhận dữ liệu.
• Pin dung lượng lớn: Pin Li-ion 6800mAh, cho phép làm việc liên tục trên 12 giờ, hỗ trợ sạc nhanh qua USB-C.
• Bộ nhớ trong và hỗ trợ thẻ nhớ: Bộ nhớ trong 8GB, hỗ trợ thẻ microSD lên tới 32GB, lưu trữ dữ liệu đo lớn.

Công nghệ IMU bù nghiêng – Bước tiến vượt trội

IMU (Inertial Measurement Unit) tích hợp trong Geomate SG7 là một trong những điểm nhấn công nghệ nổi bật. IMU sử dụng cảm biến gia tốc và con quay hồi chuyển để xác định chính xác góc nghiêng của thiết bị. Nhờ đó, người dùng có thể đo đạc ở những vị trí khó tiếp cận, địa hình dốc, hoặc khi không thể giữ sào đo thẳng đứng, mà vẫn đảm bảo kết quả đo đạt độ chính xác centimet.

• Tiết kiệm thời gian đo: Không cần căn chỉnh sào thẳng đứng, giảm thao tác thủ công.
• Giảm sai số do người dùng: Loại bỏ ảnh hưởng của sai số nghiêng sào, tăng độ tin cậy dữ liệu.
• Đo linh hoạt ở mọi địa hình: Đặc biệt hữu ích khi đo ở bờ kè, rãnh sâu, khu vực nhiều vật cản.

Khả năng kết nối và tích hợp phần mềm

Geomate SG7 hỗ trợ kết nối với nhiều thiết bị ngoại vi như bộ điều khiển cầm tay, smartphone, máy tính bảng thông qua Bluetooth, Wi-Fi hoặc cáp USB. Thiết bị tương thích với các phần mềm khảo sát chuyên dụng như SurvCE, FieldGenius, LandStar, hỗ trợ xuất dữ liệu ở nhiều định dạng phổ biến (CSV, DXF, SHP, KML, RINEX...).

• Quản lý dữ liệu thông minh: Lưu trữ, đồng bộ và chia sẻ dữ liệu đo đạc nhanh chóng qua đám mây hoặc mạng nội bộ.
• Hỗ trợ cập nhật firmware: Cập nhật phần mềm thiết bị dễ dàng qua Wi-Fi hoặc USB, đảm bảo luôn sử dụng phiên bản mới nhất.
• Chế độ làm việc linh hoạt: Có thể hoạt động ở chế độ Base, Rover hoặc Static, phù hợp cho nhiều phương án đo khác nhau.

Thiết kế công nghiệp và độ bền vượt trội

Vỏ ngoài của Geomate SG7 được chế tạo từ vật liệu hợp kim nhôm và nhựa ABS cao cấp, tăng khả năng chống va đập, chống ăn mòn hóa chất. Các cổng kết nối được bảo vệ bằng nắp đậy cao su, ngăn nước và bụi xâm nhập. Màn hình LCD màu hiển thị trạng thái hoạt động, dung lượng pin, tín hiệu vệ tinh, giúp người dùng kiểm soát thiết bị dễ dàng ngay cả dưới ánh sáng mạnh.

• Khả năng làm việc trong điều kiện khắc nghiệt: Nhiệt độ hoạt động từ -30°C đến +65°C, độ ẩm lên tới 95% không ngưng tụ.
• Thiết kế nhỏ gọn, trọng lượng nhẹ: Dễ dàng mang vác, thao tác ngoài hiện trường.

Thông Số Kỹ Thuật Nổi Bật Của Geomate SG7

Thân máy

• Bộ điều khiển sổ tay: FC2 Controller được trang bị màn hình rộng 5,5 inch HD

• Sử dụng ứng dụng mới Mate Survey giao diện thân thiện người dùng. Có tới 23 ngôn ngữ và hỗ trợ tiếng Việt.

• Hệ điều hành Android 8.1, CPU: Helio mkt6762, 2.0GHz octa-core. Ram: 4G bộ nhớ trong: 64GB. Hỗ trợ thẻ nhớ ngoài là 128GB.

• Kích thước: (Dài x rộng x Cao) 225mm x 80mm x 17mm, trọng lượng: 383g . Độ phân giải màn hình: 1440 x 720 pixcel. Camera : 13MP

• Kết nối: 2G – 3G – 4G , Wi-Fi, Bluetooth, USB, NFC

• Pin dung lượng lớn: 6,600mAh cho phép sử dụng làm việc  liên tục lên đến 14h.

Geomate SG7 được trang bị bộ thu GNSS đa hệ mạnh mẽ với khả năng thu nhận đồng thời lên đến 965 kênh, hỗ trợ toàn diện các hệ vệ tinh hiện đại như GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS và SBAS. Việc hỗ trợ đa hệ vệ tinh giúp thiết bị duy trì khả năng định vị ổn định và liên tục, kể cả trong môi trường đô thị dày đặc nhà cao tầng, khu vực rừng rậm hoặc những nơi tín hiệu vệ tinh thường xuyên bị che khuất.

• Đa tần số: Hỗ trợ các dải tần L1, L2, L5, giúp tăng cường khả năng chống nhiễu và giảm thiểu sai số do tầng điện ly, nhiễu đa đường (multipath).
• Thu nhận tín hiệu mạnh mẽ: Đảm bảo khả năng bắt tín hiệu nhanh, phục hồi tín hiệu tốt khi bị che khuất tạm thời.
• Chế độ tự động lựa chọn vệ tinh: Thiết bị tự động nhận diện và ưu tiên các vệ tinh có tín hiệu mạnh nhất, tối ưu hóa chất lượng định vị.

Khả năng thu nhận đa hệ, đa tần số không chỉ nâng cao độ chính xác mà còn đảm bảo tính ổn định, giảm thiểu thời gian khởi động (TTFF – Time To First Fix), đáp ứng tốt các yêu cầu đo đạc trong điều kiện khắc nghiệt.

Độ Chính Xác Định Vị Vượt Trội

Ứng dụng công nghệ RTK (Real-Time Kinematic) tiên tiến, Geomate SG7 đạt được độ chính xác định vị vượt trội, đáp ứng các tiêu chuẩn khắt khe trong khảo sát địa hình, xây dựng và quản lý tài nguyên.

• Độ chính xác định vị ngang: ±8 mm + 1 ppm
• Độ chính xác định vị đứng: ±15 mm + 1 ppm
• Độ trễ dữ liệu: Dưới 1 giây, đảm bảo kết quả đo thời gian thực, phù hợp cho các ứng dụng yêu cầu độ chính xác và tốc độ cao như dẫn đường máy móc tự động, kiểm tra biến dạng công trình, đo vẽ bản đồ địa hình chi tiết.
• Khả năng duy trì FIX: Thiết bị duy trì trạng thái FIX ổn định ngay cả khi di chuyển qua các vùng có tín hiệu yếu, nhờ thuật toán xử lý tín hiệu tiên tiến và khả năng bù trừ sai số động học.

Độ chính xác này giúp Geomate SG7 trở thành lựa chọn lý tưởng cho các dự án đo đạc địa chính, cắm mốc công trình, khảo sát biến dạng địa chất, kiểm tra lún sụt và các ứng dụng GIS chuyên sâu.

Hỗ Trợ IMU Bù Nghiêng

Tích hợp cảm biến IMU 9 trục (gồm gia tốc kế, con quay hồi chuyển và từ kế), Geomate SG7 mang lại khả năng bù nghiêng vượt trội, cho phép đo đạc với góc nghiêng lên đến 60 độ mà vẫn đảm bảo độ chính xác dưới 2 cm.

• Bù nghiêng động: Thiết bị tự động nhận diện và hiệu chỉnh sai số do nghiêng sào, loại bỏ ảnh hưởng của thao tác thủ công, giúp người dùng đo nhanh tại các vị trí khó tiếp cận như chân tường, mép vực, dưới tán cây rậm rạp.
• Không cần hiệu chuẩn phức tạp: IMU hoạt động ổn định, không yêu cầu hiệu chuẩn lại sau mỗi lần khởi động, tiết kiệm thời gian thao tác.
• Tăng hiệu suất công việc: Theo thống kê thực tế, công nghệ bù nghiêng IMU giúp tăng hiệu suất đo đạc lên đến 30% so với các thiết bị truyền thống không hỗ trợ IMU.
• Chống nhiễu từ trường: IMU của Geomate SG7 được tối ưu hóa để giảm thiểu ảnh hưởng của từ trường môi trường, đảm bảo kết quả đo luôn ổn định và chính xác.

Khả năng bù nghiêng mạnh mẽ giúp giảm thiểu sai số do thao tác thủ công, đồng thời mở rộng phạm vi ứng dụng của thiết bị trong các điều kiện địa hình phức tạp, tăng tính linh hoạt và hiệu quả cho đội ngũ khảo sát.

Kết Nối Đa Dạng, Linh Hoạt

Geomate SG7 được trang bị hệ thống kết nối đa dạng, đáp ứng tối đa nhu cầu truyền và chia sẻ dữ liệu trong môi trường làm việc hiện đại.

• Bluetooth: Kết nối không dây với thiết bị điều khiển cầm tay, điện thoại thông minh hoặc máy tính bảng, hỗ trợ truyền dữ liệu nhanh và ổn định.
• WiFi: Hỗ trợ cả chế độ client và hotspot, cho phép nhiều thiết bị di động truy cập, điều khiển và nhận dữ liệu đồng thời, thuận tiện cho các nhóm khảo sát đông người.
• 4G LTE: Tích hợp khe SIM, hỗ trợ truyền dữ liệu qua mạng di động tốc độ cao, đảm bảo kết nối liên tục với các dịch vụ RTK qua internet, truyền dữ liệu về máy chủ hoặc nhận hiệu chỉnh từ trạm tham chiếu từ xa.
• USB, RS232: Kết nối trực tiếp với máy tính, thiết bị ngoại vi hoặc các hệ thống điều khiển tự động, phù hợp cho các ứng dụng tích hợp chuyên sâu.
• Hỗ trợ NTRIP, CORS: Tương thích với các mạng lưới trạm tham chiếu quốc gia và quốc tế, cho phép nhận hiệu chỉnh RTK từ xa, mở rộng phạm vi hoạt động mà không phụ thuộc vào trạm cơ sở cục bộ.

Khả năng kết nối linh hoạt giúp Geomate SG7 dễ dàng tích hợp vào các quy trình làm việc hiện đại, hỗ trợ truyền dữ liệu thời gian thực, đồng bộ hóa dữ liệu với hệ thống quản lý trung tâm, nâng cao hiệu quả và độ tin cậy cho các dự án khảo sát quy mô lớn.

>>>Xem thêm: Các model Máy GNSS RTK mới nhất

Ứng Dụng Thực Tiễn Của Máy GNSS RTK Geomate SG7

Khảo Sát Địa Hình Và Đo Đạc Bản Đồ

Geomate SG7 là thiết bị GNSS RTK thế hệ mới, ứng dụng công nghệ đa tần số và đa chòm vệ tinh (GPS, GLONASS, Galileo, BeiDou), mang lại độ chính xác định vị lên tới từng centimet trong khảo sát địa hình. Thiết bị này cho phép các kỹ sư thực hiện đo vẽ bản đồ địa hình, bản đồ địa chính, bản đồ hiện trạng với tốc độ nhanh và độ tin cậy cao, kể cả trong điều kiện môi trường phức tạp như đô thị nhiều nhà cao tầng hoặc vùng rừng núi.

• Độ chính xác cao: Độ sai số vị trí chỉ từ 8-10 mm (theo phương ngang) và 15-20 mm (theo phương đứng), đáp ứng các tiêu chuẩn khắt khe trong đo đạc địa chính và xây dựng.
• Khả năng xuất dữ liệu linh hoạt: Hỗ trợ xuất dữ liệu sang các định dạng phổ biến như DXF, SHP, CSV, tương thích hoàn toàn với các phần mềm GIS (ArcGIS, QGIS) và CAD (AutoCAD, MicroStation), giúp tối ưu hóa quy trình xử lý và phân tích dữ liệu.
• Lưu trữ và đồng bộ hóa dữ liệu: Bộ nhớ trong lớn, hỗ trợ thẻ nhớ ngoài và khả năng đồng bộ hóa dữ liệu với các nền tảng đám mây như Google Drive, Dropbox, giúp quản lý dự án tập trung, chia sẻ dữ liệu nhanh chóng giữa các nhóm khảo sát.
• Khả năng đo động (RTK Moving): Cho phép đo liên tục khi di chuyển, phù hợp với khảo sát tuyến đường, sông suối, đường dây điện cao thế.

Ngoài ra, Geomate SG7 còn tích hợp các tính năng như đo diện tích, đo thể tích, đo điểm chi tiết, đo đường đồng mức, hỗ trợ trực tiếp cho các dự án quy hoạch, thiết kế hạ tầng kỹ thuật, kiểm kê tài sản đất đai.

Xây Dựng Và Quản Lý Công Trình

Trong lĩnh vực xây dựng, Geomate SG7 là công cụ không thể thiếu cho các kỹ sư trắc địa, giám sát công trình. Thiết bị hỗ trợ cắm mốc, xác định ranh giới, kiểm tra cao độ, kiểm soát vị trí các hạng mục xây dựng như đường giao thông, cầu cống, nhà xưởng, khu công nghiệp với độ chính xác centimet.

• Độ bền và thời lượng pin vượt trội: Pin dung lượng lớn (lên tới 12-15 giờ hoạt động liên tục), vỏ ngoài chống nước, chống bụi đạt chuẩn IP67, đảm bảo làm việc ổn định trong mọi điều kiện thời tiết.
• Tính năng bù nghiêng IMU (Inertial Measurement Unit): Cho phép đo đạc tại các vị trí khó tiếp cận như chân tường, góc khuất, dưới tán cây mà không cần đặt thiết bị thẳng đứng tuyệt đối, giảm thiểu sai số do thao tác thủ công.
• Kiểm soát tiến độ và chất lượng công trình: Dữ liệu đo đạc được truyền trực tiếp về trung tâm quản lý dự án, hỗ trợ kiểm tra, đối chiếu, phát hiện sai lệch vị trí, cao độ ngay lập tức, giúp điều chỉnh thi công kịp thời.
• Hỗ trợ đo lưới khống chế, lưới định vị: Đáp ứng yêu cầu về kiểm soát biến dạng, lún sụt công trình lớn như đập thủy điện, cầu vượt, nhà cao tầng.

Nhờ khả năng tích hợp với các phần mềm quản lý dự án xây dựng (BIM, PMIS), Geomate SG7 giúp số hóa toàn bộ quy trình kiểm soát chất lượng, giảm thiểu rủi ro và chi phí phát sinh.

Nông Nghiệp Chính Xác Và Quản Lý Tài Nguyên

Trong nông nghiệp hiện đại, Geomate SG7 là giải pháp tối ưu cho các ứng dụng nông nghiệp chính xác (Precision Agriculture), giúp nâng cao hiệu quả sản xuất và quản lý tài nguyên.

• Dẫn đường tự động cho máy móc: Thiết bị hỗ trợ dẫn đường cho máy kéo, máy gieo hạt, máy phun thuốc, máy gặt đập liên hợp với độ chính xác cao, đảm bảo các đường đi song song, không chồng lấn hoặc bỏ sót, tiết kiệm nhiên liệu và vật tư đầu vào.
• Quản lý đất đai và tài nguyên: Đo đạc diện tích, kiểm kê tài sản đất đai, xác định ranh giới thửa đất, hỗ trợ cấp giấy chứng nhận quyền sử dụng đất, quản lý tài nguyên rừng, mặt nước, đồng cỏ.
• Hỗ trợ phát triển bền vững: Ứng dụng trong các dự án bảo vệ môi trường, kiểm soát xói mòn đất, giám sát biến động rừng, đánh giá tác động môi trường.
• Phân tích dữ liệu nông nghiệp: Kết hợp với các phần mềm GIS, dữ liệu đo đạc từ Geomate SG7 giúp xây dựng bản đồ năng suất, bản đồ đất, bản đồ phân bón, hỗ trợ quyết định canh tác tối ưu.

Thiết bị còn có khả năng kết nối với các hệ thống cảm biến môi trường, trạm thời tiết tự động, phục vụ nghiên cứu và quản lý tổng hợp tài nguyên thiên nhiên.

Ứng Dụng Trong Giao Thông Và Đô Thị Thông Minh

Geomate SG7 đóng vai trò quan trọng trong xây dựng và quản lý hệ thống giao thông thông minh (ITS), phát triển đô thị hiện đại, đảm bảo an toàn và hiệu quả vận hành hạ tầng kỹ thuật.

• Giám sát biến dạng, lún sụt công trình: Thiết bị cho phép đo đạc, kiểm tra biến dạng cầu đường, hầm chui, bờ kè, phát hiện sớm các nguy cơ mất an toàn kết cấu.
• Quản lý hạ tầng đô thị: Định vị, kiểm tra vị trí các công trình ngầm (cống, đường ống, cáp điện), hỗ trợ bảo trì, sửa chữa nhanh chóng, giảm thiểu rủi ro khi thi công.
• Tích hợp hệ thống IoT và truyền dữ liệu thời gian thực: Geomate SG7 có khả năng kết nối với các cảm biến IoT, truyền dữ liệu vị trí, trạng thái công trình về trung tâm điều hành qua mạng 4G/5G hoặc Wi-Fi, giúp giám sát, điều phối giao thông, xử lý sự cố kịp thời.
• Hỗ trợ quy hoạch và phát triển đô thị thông minh: Dữ liệu đo đạc chính xác phục vụ xây dựng bản đồ số đô thị, quản lý quy hoạch, phát triển hệ thống giao thông công cộng, bãi đỗ xe thông minh, hệ thống chiếu sáng tự động.

Nhờ khả năng tích hợp với các nền tảng quản lý đô thị thông minh, Geomate SG7 góp phần nâng cao hiệu quả vận hành, giảm chi phí bảo trì, tăng cường an toàn và chất lượng sống cho cư dân đô thị.
